H EV-zekering 500VDC-serie

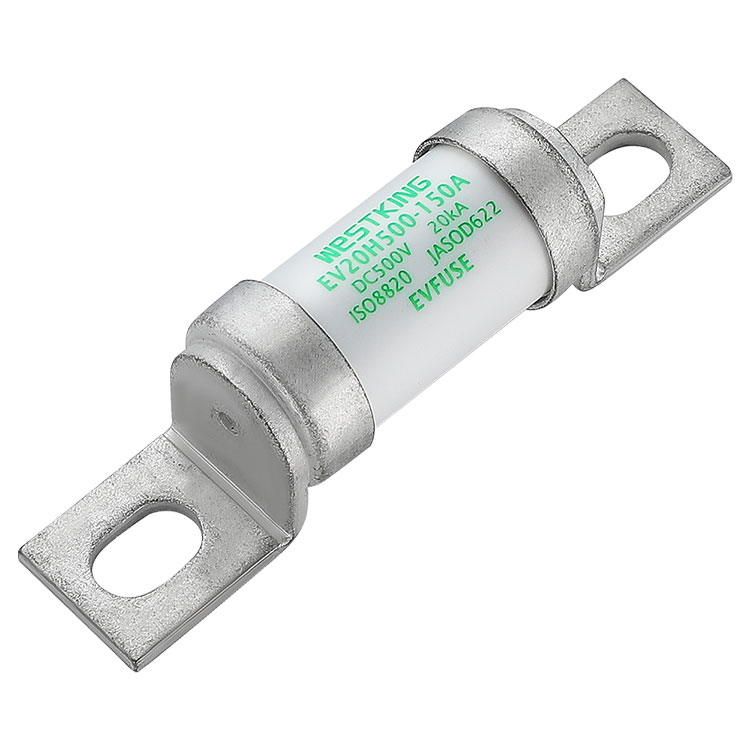

De Westking EVFUSE®-serie is ontworpen voor elektrische voertuigen (EV) met Type H, 500VDC-spanningH EV-zekering 500VDC-serie. Ze zijn geschikt voor het beschermen van accupakketten van elektrische voertuigen met een spanning kleiner dan of gelijk aan 500VDC, die veel worden gebruikt in personenauto's. De structuur en kenmerken van deze zekeringen voldoen volledig aan de toepassingsvoorwaarden van nieuwe energie-elektrische voertuigen, met een vastgeschroefde structuur en keramische materialen met een hoog aluminiumoxidegehalte en hoge temperaturen. Deze zekeringen bieden marktleidende simulatiefuncties op het gebied van compactheid, slagvastheid en levenslange duurzaamheid en bieden hoogwaardige DC-bescherming voor aandrijf-, hulp- en batterijsystemen.

Stuur onderzoek

Productomschrijving



WESTKING 500VDC ACCU ZEKERINGENH EV-zekering 500VDC-seriebieden betrouwbare en veilige bescherming voor elektrische voertuigen, zijn bestand tegen trillingen en zijn bestand tegen hoge en lage temperaturen. Als een van de beste keuzes voor elektrische voertuigen op nieuwe energie op de Chinese markt, demonstreren deze zekeringen hun uitstekende prestaties en betrouwbaarheid in verschillende scenario's, waardoor veiligheid en stabiliteit voor duurzaam transport worden gegarandeerd.


Technische data

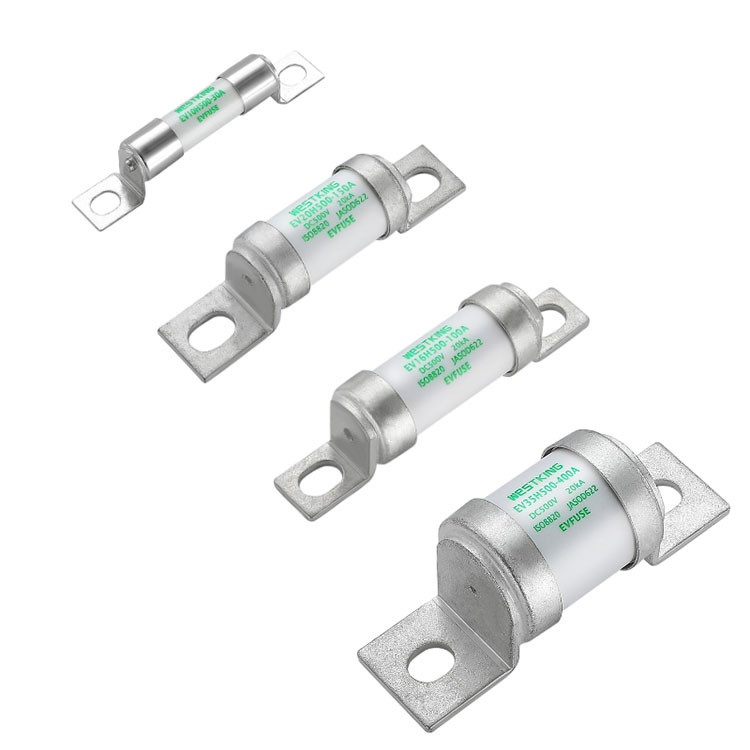

Type Nominale spanning Beoordeeld stromingen
EV10H500-(Amp) 500VDC 10A-50A
EV16H500-(Amp) 500VDC 20A-100A
EV20H500-(Amp) 500VDC 50A-150A
EV35H500-(Amp) 500VDC 200-400A
•Gebruikscategorie: gEV
•Nominaal breekvermogen: 20 kA
•Tijdconstante: 2 ± 0,5 ms
•Omgevingstemperatuur : -40°C ... 125°C


Materiaal beschrijving:

1- De zekeringsbuis maakt gebruik van 95% aluminiumoxide-keramiek met hoge sterkte,

2- Het zekeringselement maakt gebruik van geïmporteerd Japans materiaal en ondergaat nauwkeurig stempelen.


Structureel proces:

1- De metalen koperen onderdelen worden geklonken en vervolgens opnieuw gelast;

2- Het interne kwartszand maakt gebruik van het unieke uithardingsbehandelingsproces van WESTKING, waardoor het loskomen van het product en boogspray veroorzaakt door lijnfouten tijdens dynamisch bedrijf worden voorkomen.


Normen

ISO8820-8

KRIJG DE D622

Gefabriceerd onder het ITAF16949-kwaliteitssysteem voor naleving van de automobielvereisten

RoHS-conformiteit

REACH-verklaring op aanvraag verkrijgbaar


BELANGRIJKSTE EIGENSCHAPPEN/VOORDELEN

Sterke weerstand tegen stroomstoten

Tolerant voor zware rijomstandigheden

Veilige en betrouwbare smelteigenschappen

Dubbele bescherming tegen overbelasting en kortsluiting

Lage temperatuurstijging en energieverbruik, waardoor het batterijbereik wordt vergroot

Hoog breekvermogen


TOEPASSINGEN

Bescherming van de batterij

BDU en PDU

Accu-aansluitdoos voor hulpapparatuur

DIT ALLES

Opslag van elektrische energie

Batterij oplader

Bescherming van supercondensatorpakketten

Back-upbeveiliging voor DC-relais / scheider / schakelaar

Onderhoudsveiligheidsschakelaar (MSD)


Certificeringen

is09001iatf16949


Oorsprong

China


EV FUSE 500VDC EV10H500 bescherming voor EV en accu

Type I2t(A2s) Stroomuitval 0,5 inch(w) Netto gewicht (G)
Smeltend Opruimen

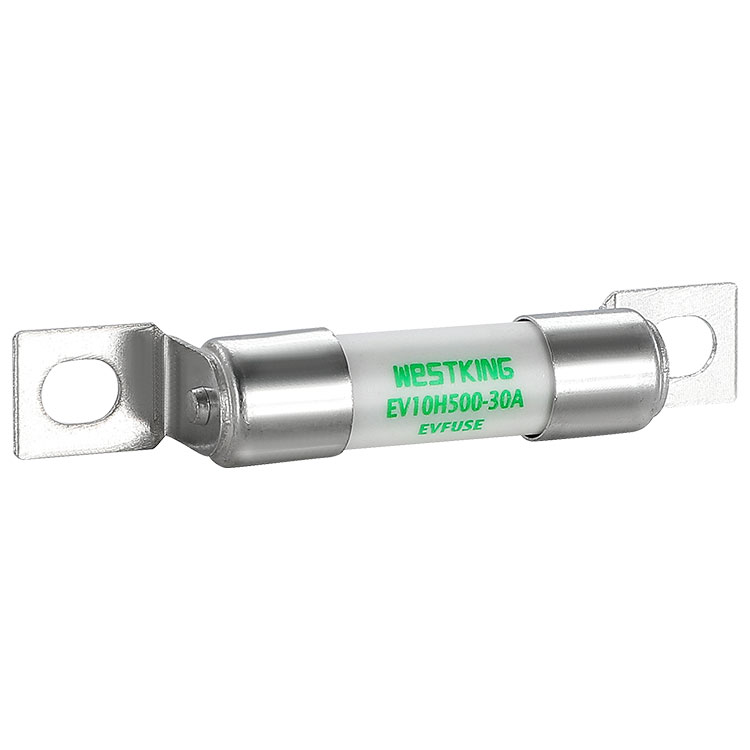

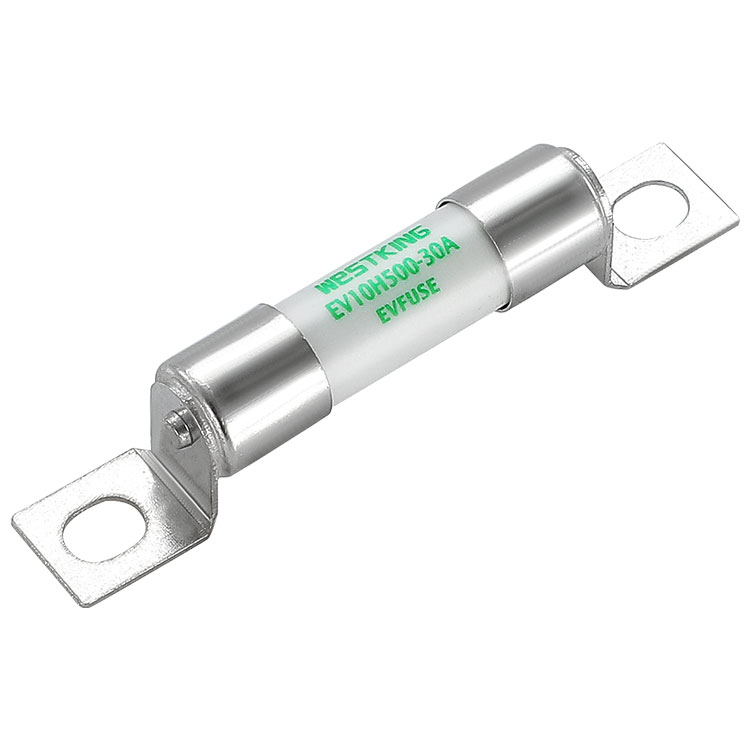

EV10H500﹣10A 350 420 0.60 12.34
EV10H500﹣12A 430 650 0.65
EV10H500﹣16A 670 1280 0.75
EV10H500﹣20A 800 1520 0.80
EV10H500﹣25A 960 1820 1.00
EV10H500﹣30A 1200 2100 1.20
EV10H500﹣35A 1350 2600 1.50
EV10H500﹣40A 1645 3250 2.10
EV10H500﹣50A 2560 4896 3.20


EV FUSE 500VDC EV16H500 bescherming voor EV en accu

Type I2t(A2s) Stroomuitval 0,5 inch(w) Netto gewicht (G)
Smeltend Opruimen

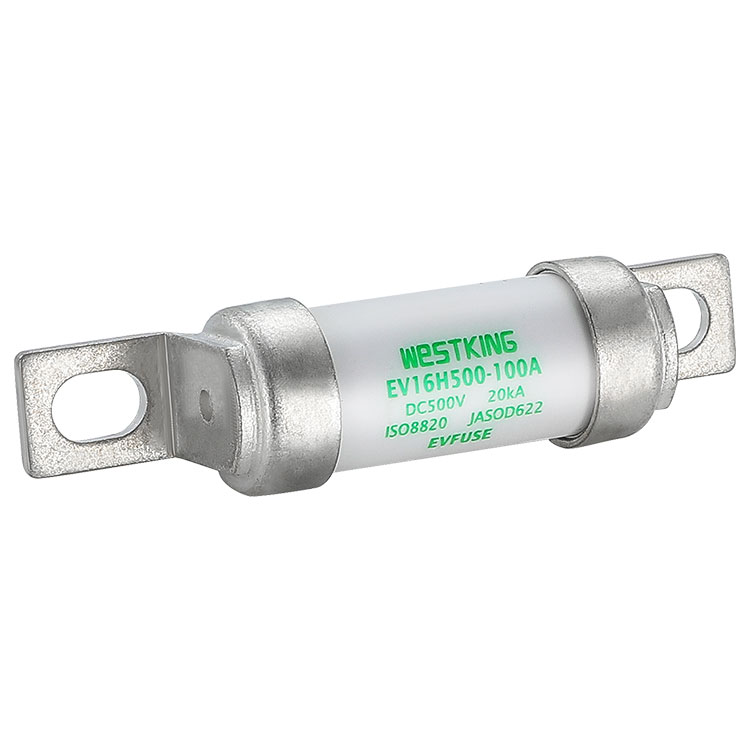

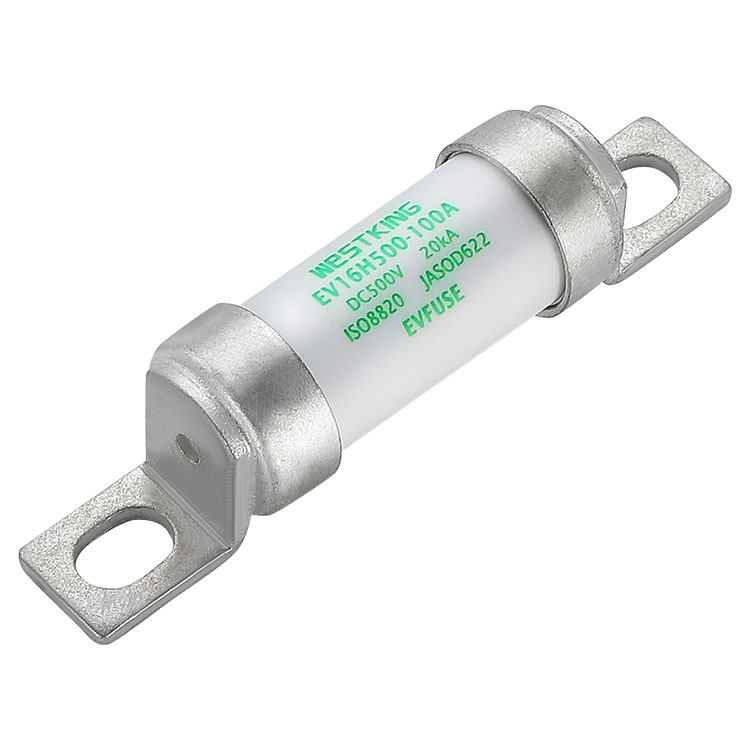

EV16H500-20A 650 2800 1.2 43.83
EV16H500-25A 1050 4000 1.5
EV16H500-32A 1700 6300 1.8
EV16H500-40A 3000 8500 2.0
EV16H500-50A 5850 15600 2.5
EV16H500-60A 8500 24500 2.8
EV16H500-70A 10250 38000 3.0
EV16H500-80A 14500 57600 3.2
EV16H500-100A 21000 76000 3.5


EV FUSE 500VDC EV20H500 bescherming voor EV en accu

Type I2t(A2s) Stroomuitval 0,5 inch(w) Netto gewicht (G)
Smeltend Opruimen

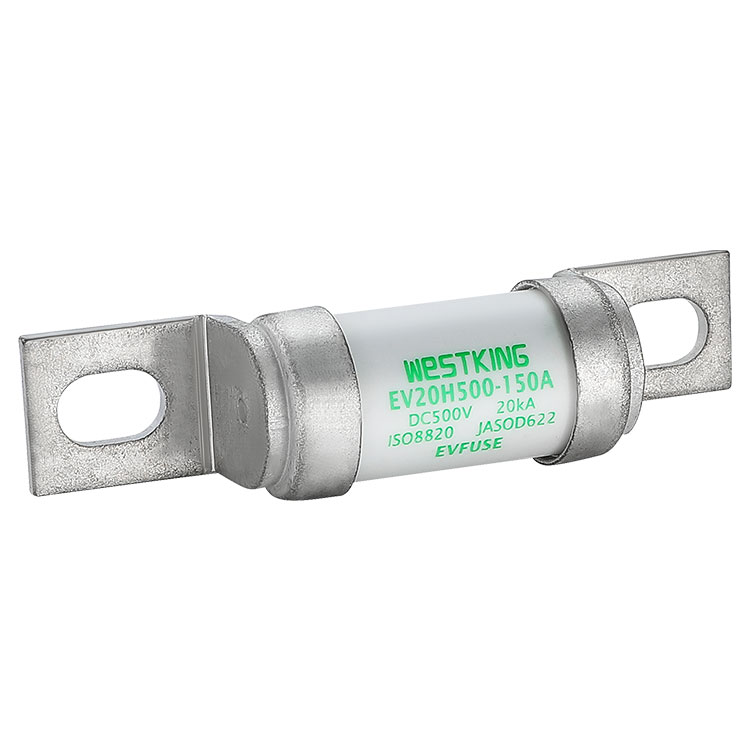

EV20H500﹣50A 380 750 1.10 85.6
EV20H500﹣60A 550 1100 1.40
EV20H500﹣70A 750 1500 1.58
EV20H500﹣80A 930 2280 1.80
EV20H500﹣100A 1500 3010 2.30
EV20H500﹣125A 1410 4202 3.10
EV20H500﹣150A 2010 6100 3.68


EV FUSE 500VDC EV35H500 bescherming voor EV en accu

Type I2t(A2s) Stroomuitval 0,5 inch(w) Netto gewicht (G)
Smeltend Opruimen

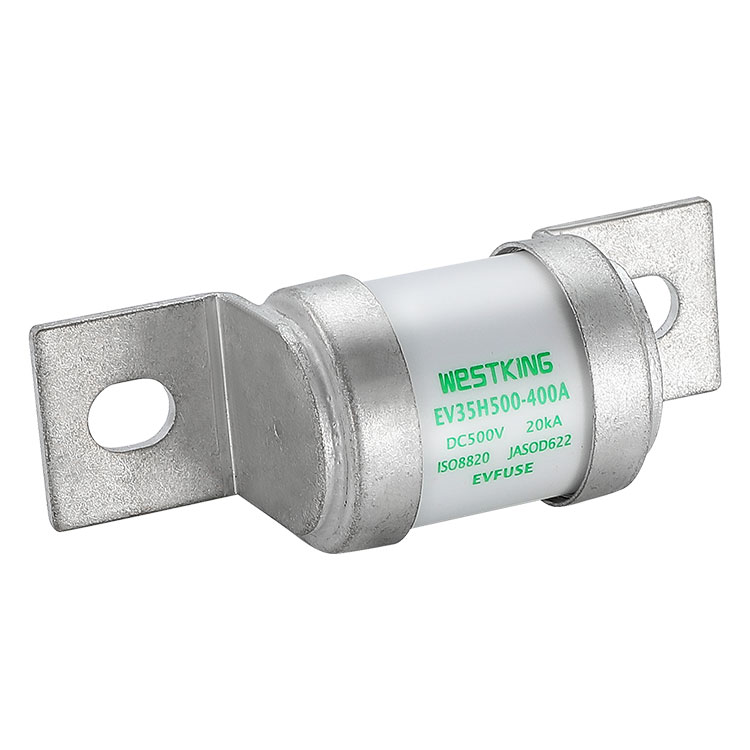

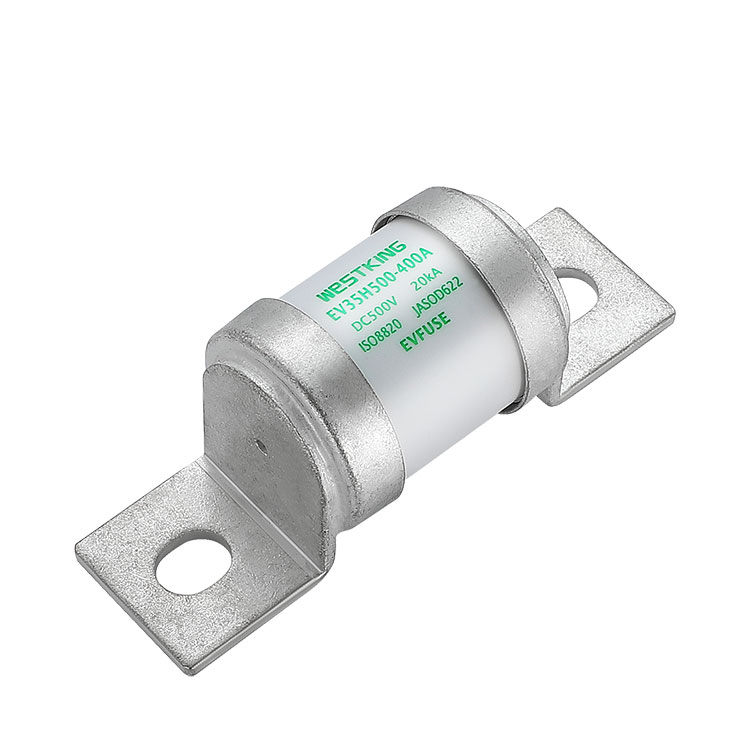

EV35H500﹣200A 3250 27000 6.20 226
EV35H500﹣250A 6000 48500 6.90
EV35H500﹣300A 7100 60000 7.80
EV35H500﹣350A 11500 90500 8.80
EV35H500﹣400A 15000 110000 10.20


EV FUSE t-I-kenmerken


temperatuurcorrectiecoëfficiëntgrafiek


Beschrijving:

1. De zekering werkt normaal binnen het temperatuurbereik van -5°C tot 40°C en er is geen aanvullende correctie vereist.

2. De toegestane gebruiksomstandigheden zijn -40°C tot 85°C.

3. Raadpleeg deze tabel binnen het bereik van toegestane gebruiksomstandigheden.


Laten we u kennis laten maken met de WESTKING EVFUSE, de structuur van een veilige en betrouwbare EV-zekering zou er zo uit moeten zien

1-De metalen eindkap en de paarskoperen poten zijn geklonken en opnieuw gelast om ervoor te zorgen dat ze niet vallen als gevolg van trillingen.

2-De zekeringsbuis is gemaakt van keramiek met een hoog aluminiumoxidegehalte, dat bestand is tegen elektrische booginslagen en niet vervormt bij hoge temperaturen.

3-Het zekeringselement is met precisie gestempeld uit geïmporteerde Japanse legeringsmaterialen, waardoor duurzaamheid tegen stroomschokken wordt gegarandeerd.

4-Het boogblusmedium is kwartszand met een hoge zuiverheid, dat selectief wordt gereinigd en verwerkt.

5-Een door WESTKING ontwikkeld uithardingsproces wordt gebruikt om het kwartszand te fixeren, waardoor wordt voorkomen dat het smeltelement door trillingen uit elkaar wordt getrokken en de intensiteit van de elektrische boogimpact effectief wordt verminderd.

6-Er wordt een perspassing gebruikt voor de binnen- en buiteneindkappen om de weerstand te verminderen.
