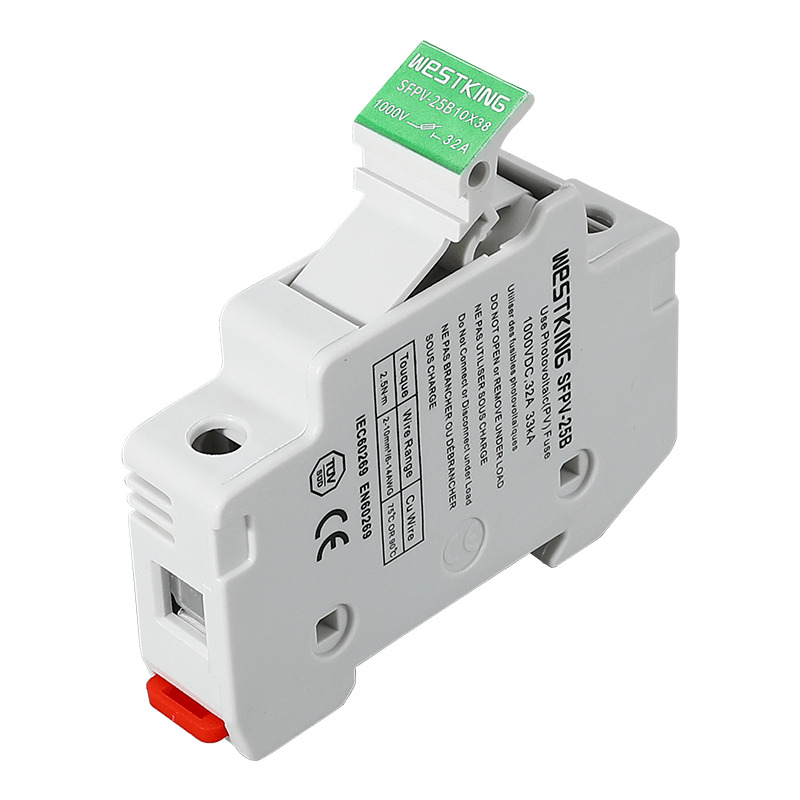

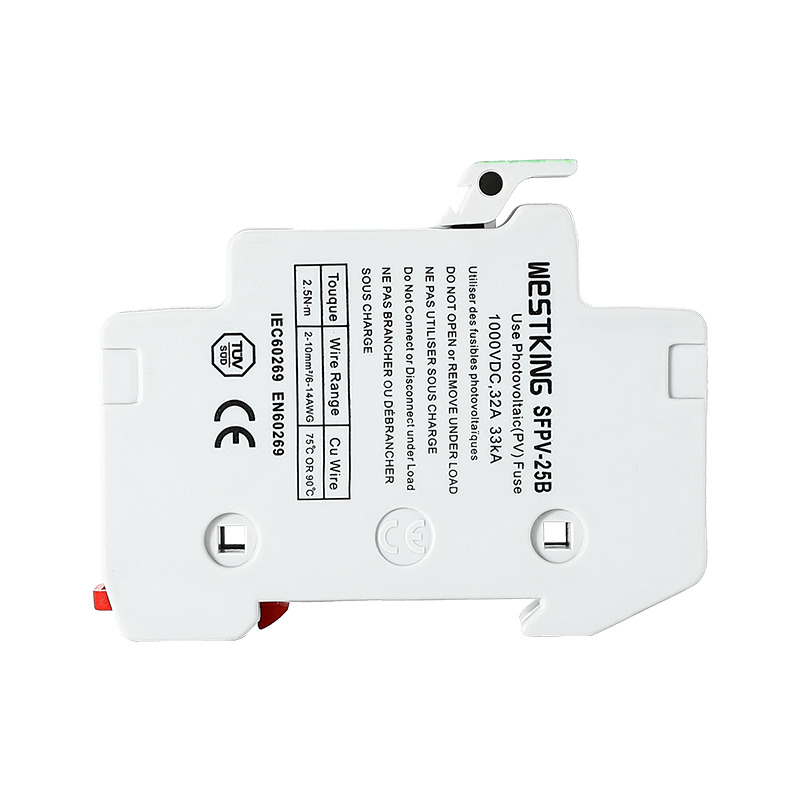

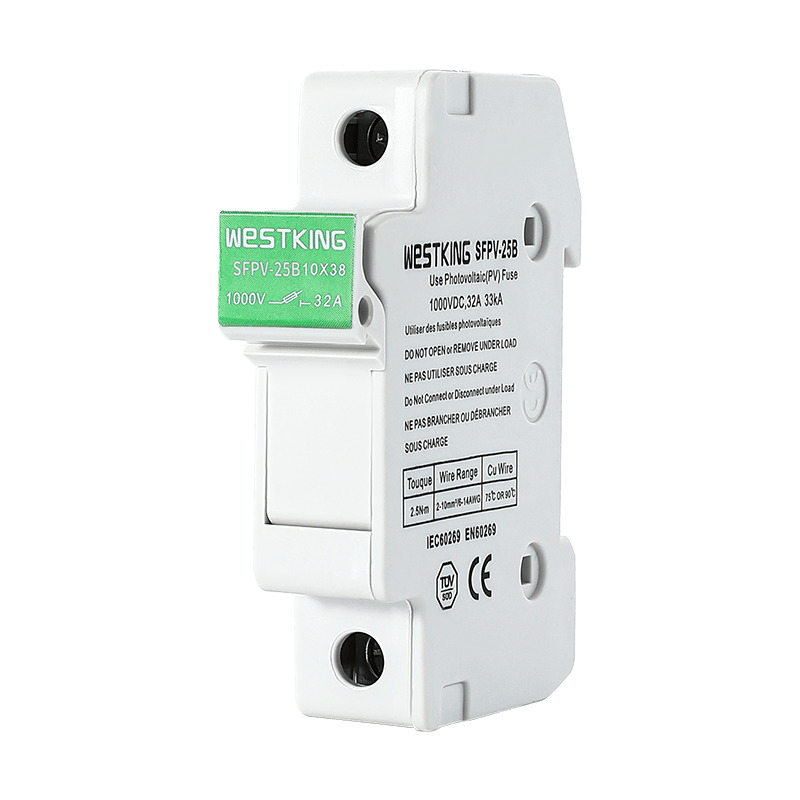

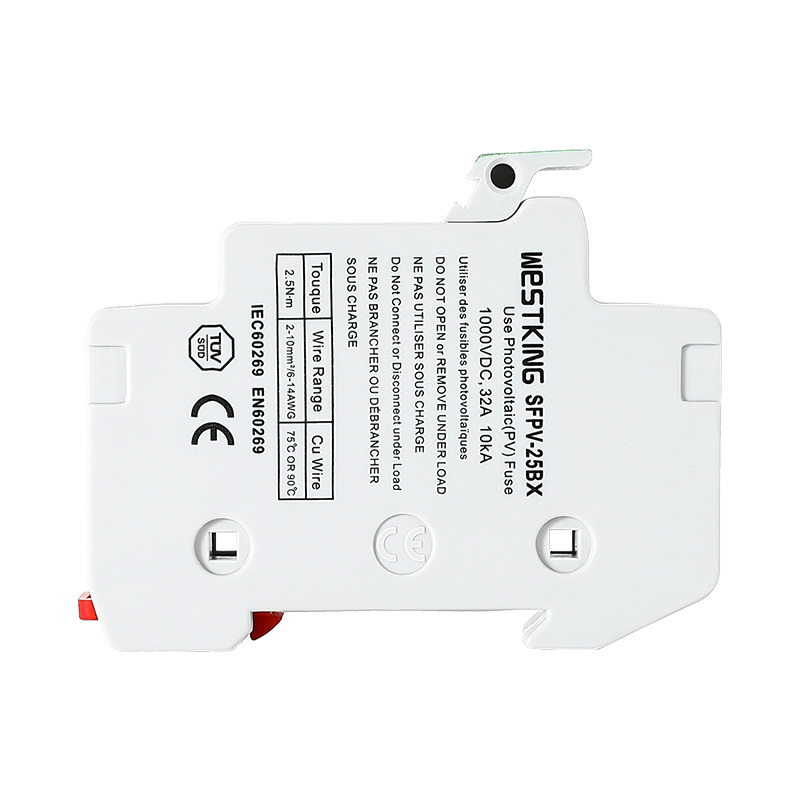

10x38 mm 1000VDC PV-zekeringhouder

Westking lanceert innovatieve en uitgebreide zekeringhouder10x38 mm 1000VDC PV-zekeringhouderproducten. De serie fotovoltaïsche zekeringhouders van 10 x 38 mm is speciaal ontworpen voor de bescherming van fotovoltaïsche systemen. Deze zekeringhouders hebben een modulair ontwerp, zijn veilig en gemakkelijk te gebruiken, voldoen aan de IEC- en UL-normen, bieden een beschermingsgraad van IP20 en beschikken over een functie voor het vervangen van zekeringen (er is slechts een lichte tik vereist). De serie 10X38mm PV-zekeringhouders is verkrijgbaar met of zonder visuele zekeringbreukindicator en kan worden geselecteerd in een enkelpolig ontwerp. De producten uit de Westking-serie zijn gemaakt van stevig en duurzaam thermoplastisch materiaal en zorgen voor stabiliteit en duurzaamheid.

Speciale aanbeveling: Gebruik de 10X38mm PV-zekeringhouders van Westking samen met de bijbehorende zekeringen om uitgebreide bescherming voor uw fotovoltaïsche systeem te bieden.

10x38 mm 1000VDC PV-zekeringhouderTechnische data

Normen

IEC/EN 60269-1

IEC/EN 60269-2

UL4248-1 Zekeringhouders

UL4248-19 Fotovoltaïsche zekeringhouders

UL486E Bedradingsterminals

CSA C22.2 Nº 4248-1 Zekeringhouderconstructies

CSA 22.2 Nº 65 Draadconnectoren

10x38 mm 1000VDC PV-zekeringhouderBELANGRIJKSTE EIGENSCHAPPEN/VOORDELEN

Ruimtebesparend compact ontwerp

Modulaire constructie voor flexibiliteit

TH35 DIN-railinstallatie voor eenvoudige integratie

Beschermingsniveau IP20

Vingerveilig ontwerp

Gemakkelijke toegang tot zekeringen

Afsluitbaar zonder extra accessoires

Verzegelbaar in zowel gesloten als open positie

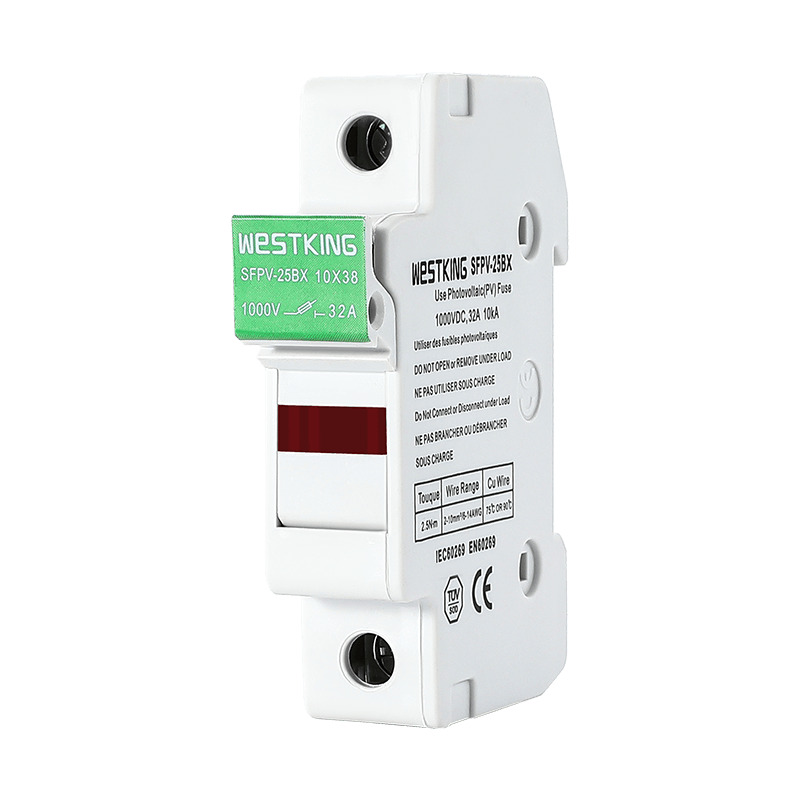

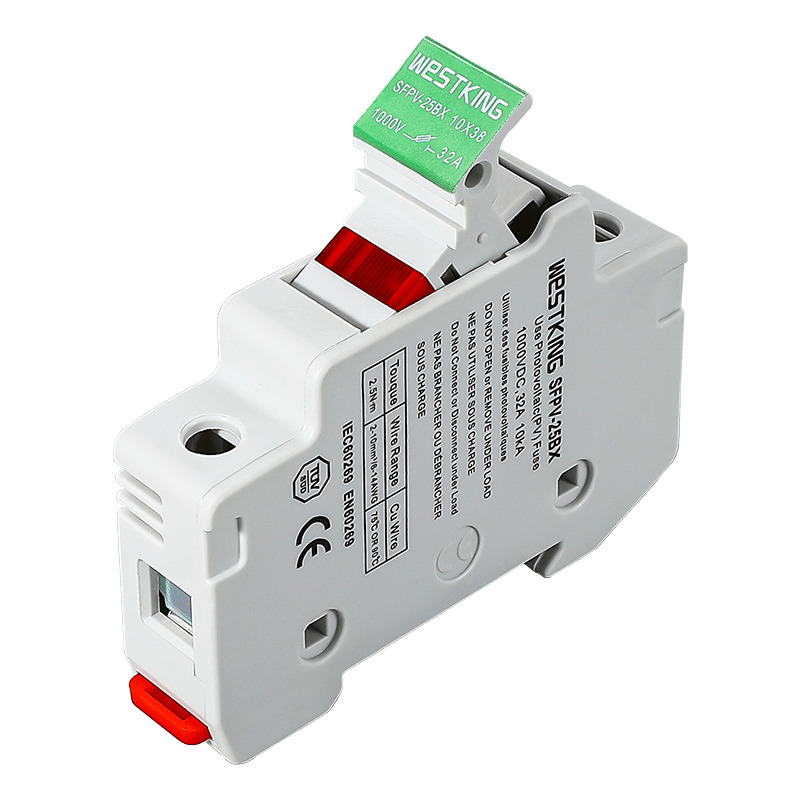

Optionele visuele zekeringindicator

Gemaakt van PBT-kunststof

Bevat vlamvertragende materialen met een gloeidraadontvlambaarheidsindex tot 960

10x38 mm 1000VDC PV-zekeringhouderTOEPASSINGEN

Fotovoltaïsche toepassingen tot 1100 VDC

Bescherming op PV-string/array-niveau

Omvormer toepassingen

Bediening van de combinebox

10x38 mm 1000VDC PV-zekeringhouderCertificeringen

is09001iatf16949

TÜV CE

Oorsprong

China

Afmetingen (mm)

Compatibele FUSE-basissen

WESTKING 10X38mm PV-zekeringhouder heeft meer dan 30 miljoen eenheden in fotovoltaïsche energieopwekkingstoepassingen in China overschreden. Omdat fotovoltaïsche zekeringen doorgaans buitenshuis worden gebruikt in ruwe omgevingen met aanzienlijke temperatuurverschillen, gelden er strenge eisen voor de materiaalkeuze van fotovoltaïsche zekeringen. Tijdens de onderzoeks- en ontwikkelingsfase heeft WESTKING New Energy Technology Co., Ltd. uitgebreide gesimuleerde tests en validaties van de arbeidsomstandigheden uitgevoerd. Door te verwijzen naar de werkelijke bedrijfsomstandigheden op de markt en rekening te houden met omgevingsfactoren, heeft WESTKING uiteindelijk een fotovoltaïsche houder gecreëerd die bestand is tegen zware omgevingstestomstandigheden. Dit heeft geresulteerd in uitstekende mond-tot-mondreclame op de Chinese markt, met hoge beoordelingen van gebruikers voor onze producten in veel biedvoorbeelden voor technische transformatieprojecten.

Hieronder vindt u een tabel met omgevingsreductiecoëfficiënten voor toepassingsomgevingen met PV-zekeringhouders van 10X38 mm, samen met installatie- en bedradingsinstructies. Lees deze aandachtig door, aangezien deze van cruciaal belang is voor het juiste gebruik van fotovoltaïsche zekeringen en fouten kan verminderen en tegelijkertijd de levensduur van de zekeringhouder kan verlengen.

Over bedrading

Maximaal aanhaalmoment: 2 Nm

Voor stijve of meerstrengige draad met een afmeting van 1-16 mm² (16-6AWG) adviseert WESTKING het gebruik van maximaal 2x6 mm² PZ2 of 5,5x1 mm platte schroevendraaiers (met een maximale diameter van 6 mm).

WESTKING 10X38mm pv-zekeringhouder
Tabel met deratingcoëfficiënten
