Westking EVFUSE®-serie
heeft twee op maat gemaakte beveiligingsoplossingen voor elektrische voertuigen (EV) ontwikkeld, namelijk H-type en J-type zekeringen. De Westking-zekeringen voor elektrische voertuigen zijn ontworpen en ontwikkeld op basis van interacties met meer dan 20 nieuwe energie-EV-bedrijven. Deze zekeringen voldoen volledig aan de toepassingsvoorwaarden van elektrische voertuigen op nieuwe energie, met een vastgeschroefde structuur en keramische materialen met een hoog aluminiumoxidegehalte en hoge temperaturen. Deze zekeringen bieden toonaangevende simulatiefuncties op het gebied van compactheid, slagvastheid en levenslange duurzaamheid.

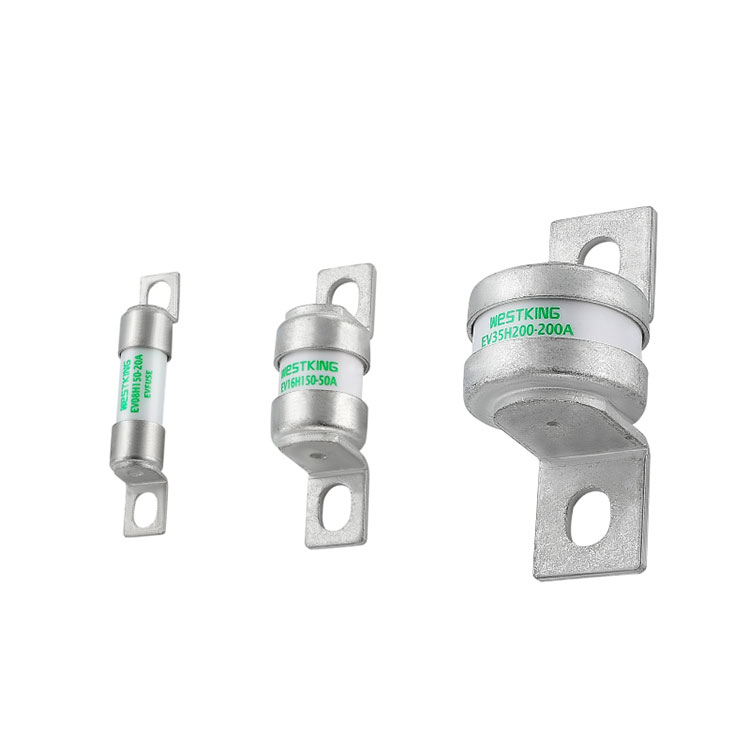

WESTKING EV08H150, EV16H150 en EV35H200 zijn voornamelijk geschikt voor kleine elektrische voertuigen, stadsauto's of elektrische jachten als batterijbescherming en bieden veilige en betrouwbare prestaties.
Type | Nominale spanning | Beoordeeld stromingen |

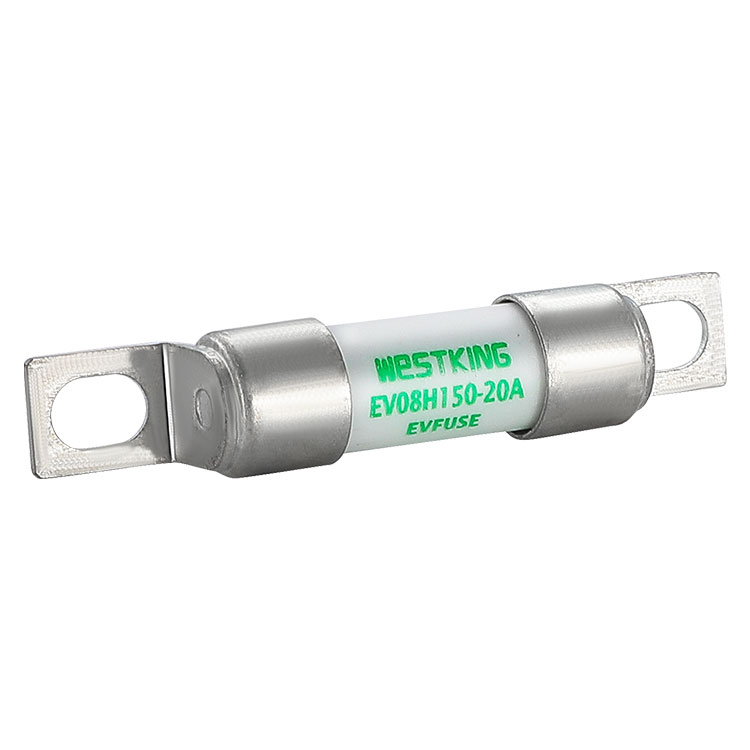

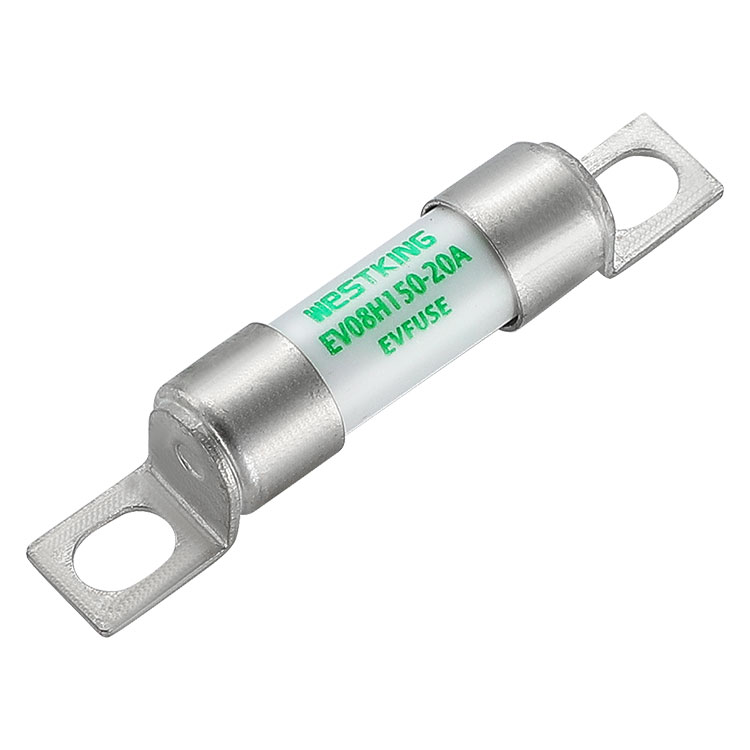

EV08H150-(Amp) | 150VDC | 6A-20A |

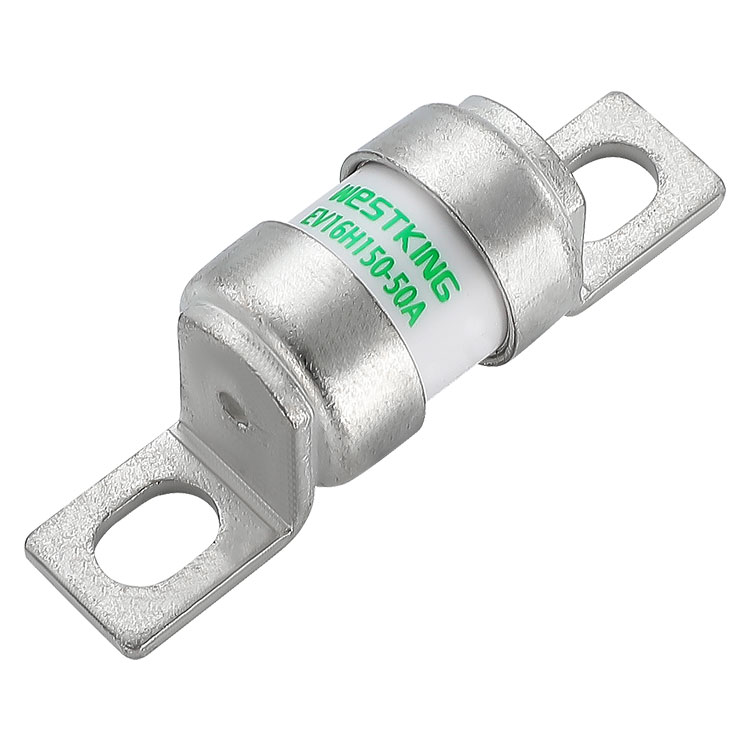

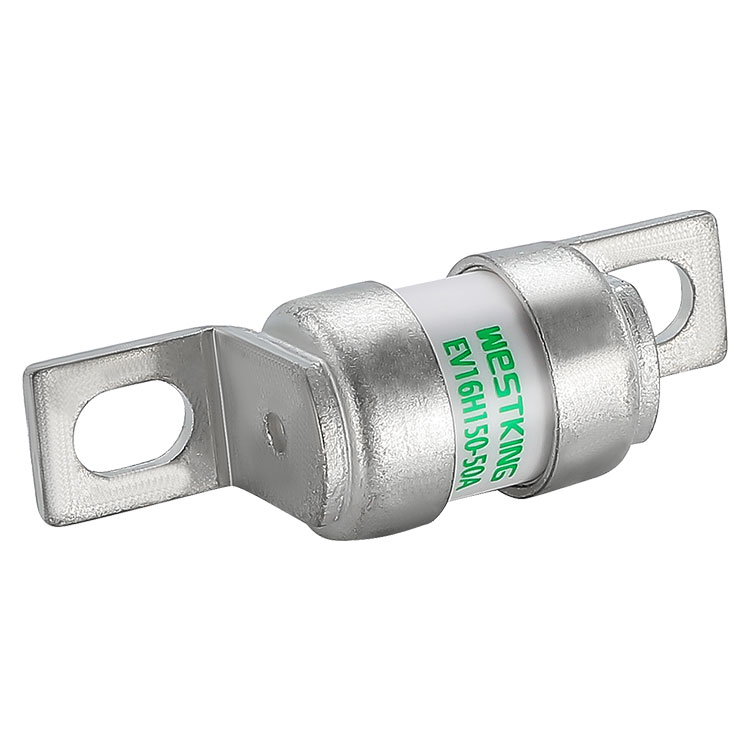

EV16H150-(Amp) | 150VDC | 20A-180A |

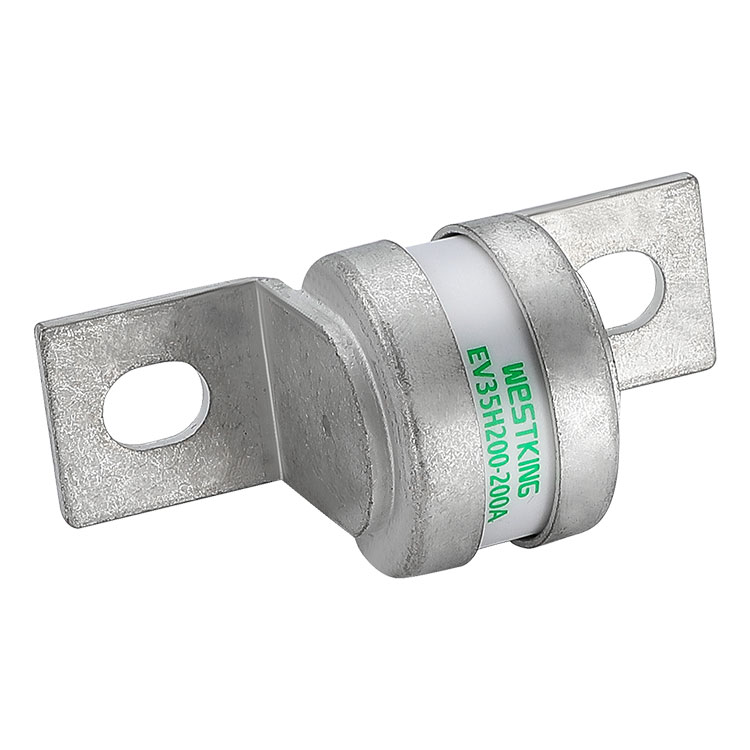

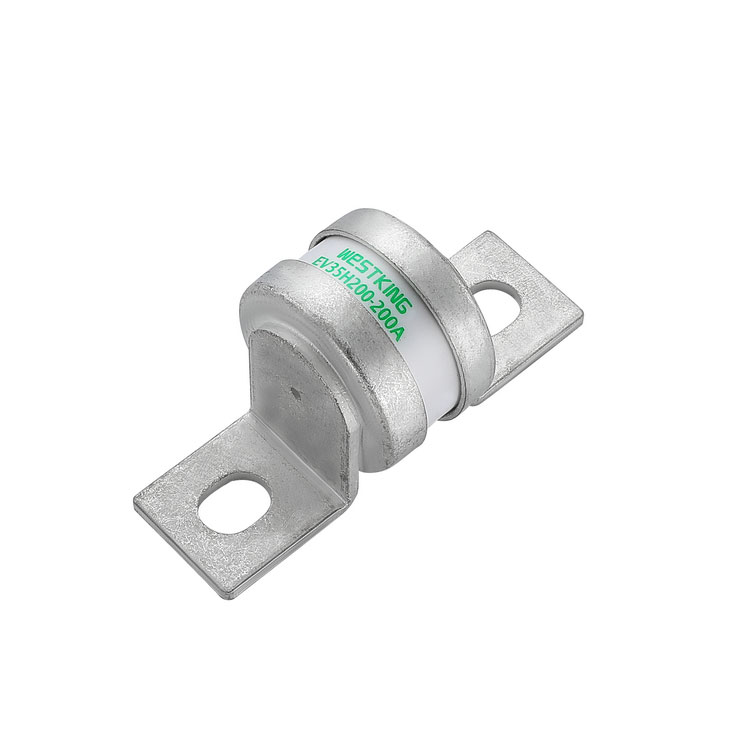

EV35H200-(Amp) | 200VDC | 200A-500A |
•Gebruikscategorie: | gEV |
•Nominaal breekvermogen: | 20 kA |
•Tijdconstante: | 2 ± 0,5 ms |
•Omgevingstemperatuur : | -40°C ... 125°C |
ISO8820-8
KRIJG DE D622
Gefabriceerd onder het ITAF16949-kwaliteitssysteem voor naleving van de automobielvereisten
RoHS-conformiteit
REACH-verklaring op aanvraag verkrijgbaar
Dubbele bescherming tegen overbelasting en kortsluiting
Lage temperatuurstijging en energieverbruik, waardoor het batterijbereik wordt vergroot
Hoog breekvermogen
Bescherming van de batterij
BDU en PDU
Accu-aansluitdoos voor hulpapparatuur
DIT ALLES
Opslag van elektrische energie
Batterij oplader
Bescherming van supercondensatorpakketten
Back-upbeveiliging voor DC-relais / scheider / schakelaar
Onderhoudsveiligheidsschakelaar (MSD)
is09001iatf16949
China
Type | I2t(A2s) | Stroomuitval 0,5 inch(w) | Netto gewicht (G) | |
Smeltend | Opruimen | |||
EV08H150-06A | 2 | 6 | 0.30 | 6.01 |
EV08H150-10A | 3.8 | 12 | 0.75 | |
EV08H150-12A | 7 | 22 | 0.80 | |
EV08H150-16A | 20 | 50 | 0.85 | |
EV08H150-20A | 25 | 80 | 1.2 |
Type | I2t(A2s) | Stroomuitval 0,5 inch(w) | Netto gewicht (G) | |
Smeltend | Opruimen | |||
EV16H150-20A | 12 | 100 | 0.45 | 32 |
EV16H150-25A | 18 | 120 | 0.60 | |
EV16H150-32A | 32 | 200 | 0.68 | |
EV16H150-35A | 50 | 320 | 0.75 | |
EV16H150-50A | 100 | 500 | 1.05 | |
EV16H150-63A | 180 | 1100 | 1.35 | |
EV16H150-80A | 300 | 1900 | 2.10 | |
EV16H150-100A | 600 | 3800 | 2.78 | |
EV16H150-125A | 625 | 3900 | 3.38 | |
EV16H150-160A | 1100 | 7000 | 4.28 | |
EV16H150-180A | 1600 | 12000 | 5.33 |
Type | I2t(A2s) | Stroomuitval 0,5 inch(w) | Netto gewicht (G) | |
Smeltend | Opruimen | |||
EV35H200﹣200A | 5200 | 20500 | 3.00 | 154.3 |
EV35H200﹣250A | 7000 | 30500 | 3.90 | |
EV35H200﹣300A | 10000 | 40000 | 4.50 | |
EV35H200﹣350A | 15000 | 60000 | 5.10 | |
EV35H200﹣400A | 20000 | 82000 | 5.50 | |
EV35H200﹣450A | 23000 | 120000 | 7.70 | |
EV35H200﹣500A | 28000 | 180000 | 9.80 |
Beschrijving:
1. De zekering werkt normaal binnen het temperatuurbereik van -5°C tot 40°C en er is geen aanvullende correctie vereist.
2. De toegestane gebruiksomstandigheden zijn -40°C tot 85°C.
3. Raadpleeg deze tabel binnen het bereik van toegestane gebruiksomstandigheden.
