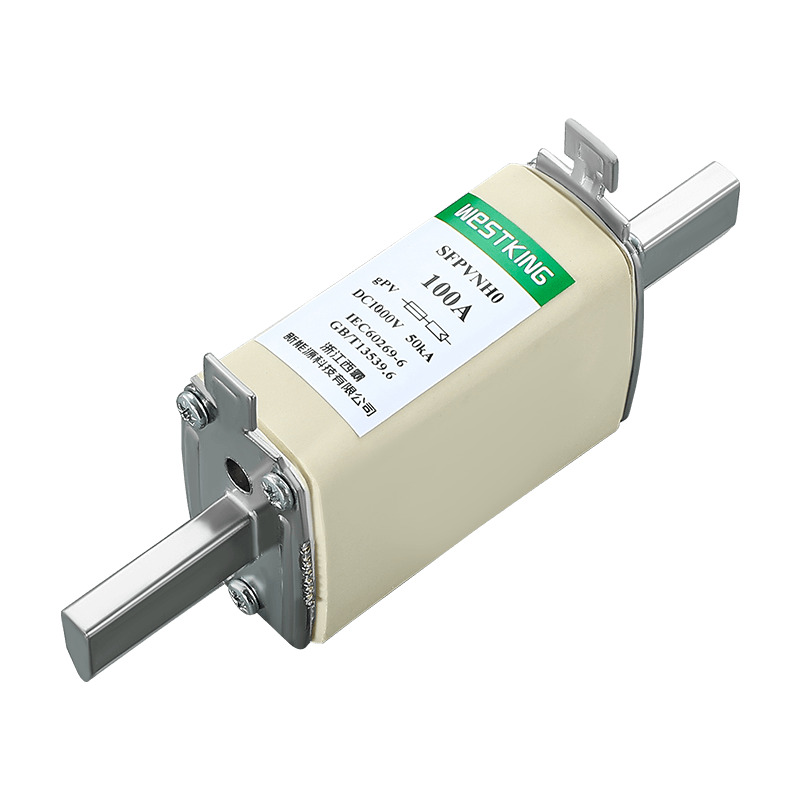

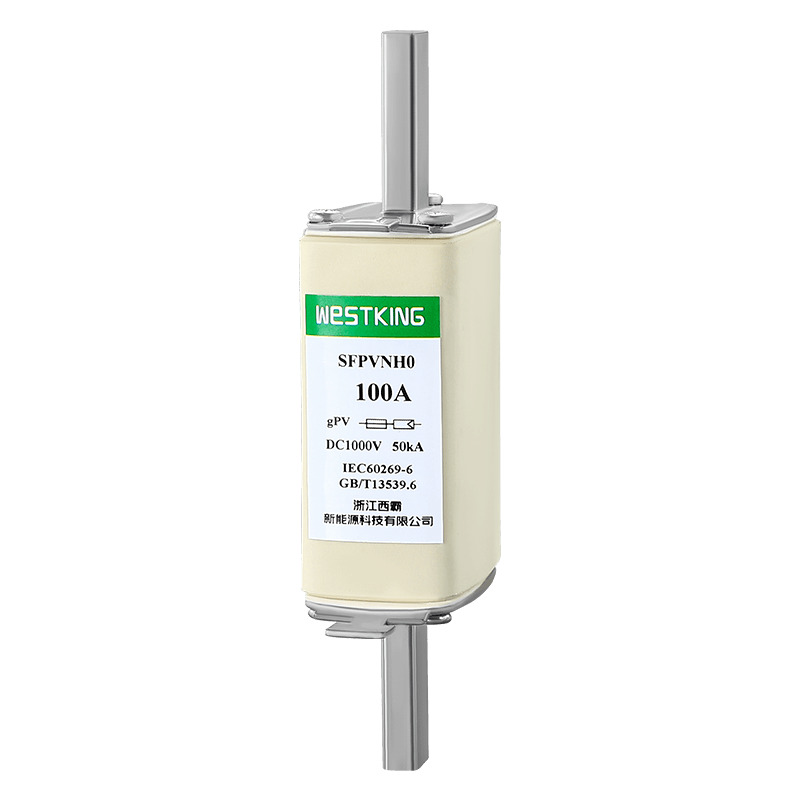

1000Vdc NH0 GPV PV-zekeringverbinding

De NH0 gPV-zekeringen voor fotovoltaïsche installaties van WESTKING zijn speciaal ontworpen om een ​​betrouwbare veiligheidsbeschermingsoplossing te bieden in sub-array-, array- of inverter-DC-ingang van fotovoltaïsche installaties. Deze zekeringen bieden uitgebreide bescherming tegen overbelasting en kortsluiting (gPV-klasse volgens IEC 60269 en UL248-19 normen) met een minimale smeltstroom van 1,35 maal de nominale stroom (In). Ze zijn geconstrueerd met een keramisch lichaam dat uitzonderlijke weerstand biedt tegen interne druk en thermische schokken. De contacten zijn gemaakt van verzilverd koper of messing, terwijl de smeltelementen zijn samengesteld uit Toshiba-materialen om veroudering te voorkomen en in de loop van de tijd ongewijzigde elektrische eigenschappen te behouden. Om optimale prestaties te garanderen, raden wij aan om onze 1000 VDC SFPVNH0B-zekeringhouders met deze zekeringelementen te gebruiken.

1000Vdc NH0 GPV PV-zekeringverbindingTechnische data

•Als de omgevingstemperatuur hoger is dan 25°C, raadpleeg dan de WESTKING Solar-temperatuurcorrectietabel voor zekeringen.

1000Vdc NH0 GPV PV-zekeringverbindingNormen

IEC/EN 60269-1 Zekeringelementen – algemene eisen

IEC/EN 60269-6 Zekeringelementen voor fotovoltaïsche systemen op zonne-energie

UL248-19 Fotovoltaïsche zekeringverbindingen

RoHS-conformiteit

1000Vdc NH0 GPV PV-zekeringverbindingBELANGRIJKSTE EIGENSCHAPPEN/VOORDELEN

Wereldwijd breed geaccepteerd

Geschikt voor het onderbreken van lage foutstromen

Bestand tegen temperatuurcycli effectief

Duurzaam gebouwd om de levensduur van het systeem te verlengen

Hoog rendement met minimale vermogensverliezen

Compact ontwerp voor ruimtebesparende installatie

1000Vdc NH0 GPV PV-zekeringverbindingTOEPASSINGEN

Dit apparaat is compatibel met omvormers en batterijlaadcontrollers, biedt bescherming voor in-line PV-modules en is geschikt voor combinerbox-toepassingen.

Het is geschikt voor gebruik in alle fotovoltaïsche systemen en biedt bescherming op string-/array-niveau van PV-systemen.

Certificeringen

TÜV CE

is09001iatf16949

Oorsprong

China

t-I kenmerken

Afmetingen (mm)

Compatibele FUSE-basissen

temperatuurcorrectiecoëfficiëntgrafiek

Beschrijving:

1. De zekering werkt normaal binnen het temperatuurbereik van -5°C tot 40°C en er is geen aanvullende correctie vereist.

2. De toegestane gebruiksomstandigheden zijn -40°C tot 85°C.

3. Raadpleeg deze tabel binnen het bereik van toegestane gebruiksomstandigheden.

De 1000Vdc NH0 gPV Fuse Link is een compact en kwalitatief hoogstaand product ontwikkeld en geproduceerd door WESTKING New Energy Technology Co., Ltd. voor gebruik in het 1000VDC-spanningsplatform. Met een spanningsplatform van 40A-100A is deze zekeringlink ontworpen om ruimte te besparen in combinerbox-toepassingen, dankzij zijn kleine formaat en hoge segmentatievermogen. Het is in staat om het circuit in korte tijd snel af te sluiten, waardoor apparatuur effectief wordt beschermd tegen schade veroorzaakt door overstroom en kortsluitfouten. Deze zekeringverbinding is gemaakt van hoogwaardige materialen en biedt een uitstekende betrouwbaarheid en een lange levensduur.
