750VDC HSFJ750 hogesnelheidszekering

WESTKING's HSFJ750-serie DC-zekeringen750VDC HSFJ750 hogesnelheidszekeringzijn met bouten verbonden cilindrische snelwerkende zekeringen, geschikt voor halfgeleiderapparaten zoals omvormers, gelijkrichters en converters, batterij- en motorapparaten, en industrieën zoals spoorwegvervoer en laadstations. De producten worden gekenmerkt door een snelle actiereactie, een lage temperatuurstijging en een laag stroomverbruik, en goede anti-vibratieprestaties, waardoor ze betrouwbare kortsluitbeveiliging bieden voor verschillende energiesystemen.

Stuur onderzoek

Productomschrijving

WESTKING's HSFJ750-serie hogesnelheidszekeringen met vastgeschroefde Noord-Amerikaanse stijl zijn ontworpen voor de bescherming van:

Gemeenschappelijke DC-bus: waarborgt de veiligheid en betrouwbaarheid van het gelijkstroombussysteem.

DC-aandrijvingen stroomomvormers/gelijkrichters: bescherming van deze apparaten tegen overbelasting en kortsluiting.

Starters met verlaagde nominale spanning: Voorkomen van schade aan deze apparaten als gevolg van overspanning of overstroom.

Hoogspanningstractie-omvormers: Bescherming van deze omvormers tegen spanningspieken en andere elektrische gevaren.

Deze zekeringen750VDC HSFJ750 hogesnelheidszekeringbieden betrouwbare bescherming voor verschillende elektrische apparaten en systemen, met snelle actiereacties, lage temperatuurstijging en goede antivibratieprestaties. Ideaal voor industrieën zoals spoorwegvervoer en laadstations. De zekeringen uit de HSFJ750-serie van WESTKING voldoen aan de eisen van moderne elektrische systemen en garanderen de veiligheid van operators en apparatuur.

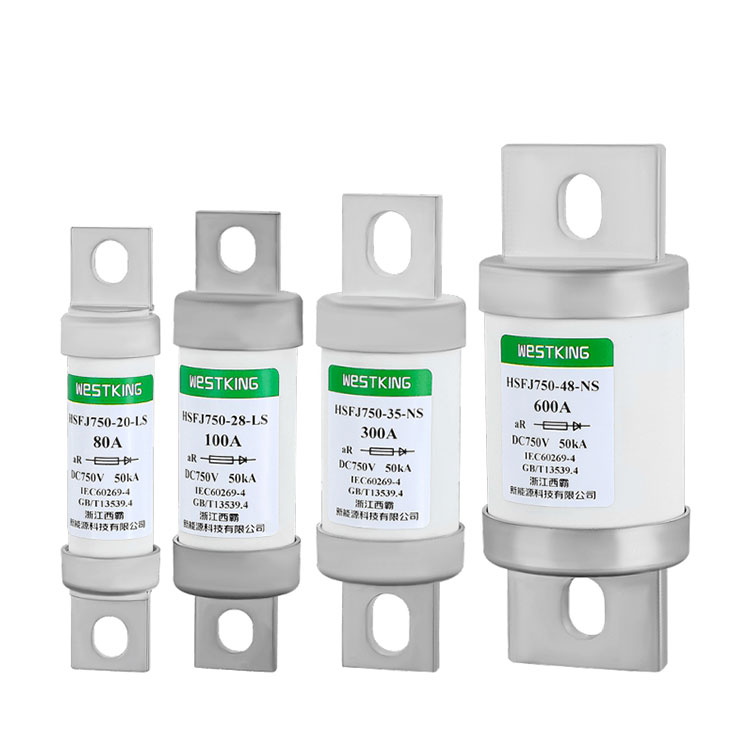

750VDC HSFJ750 hogesnelheidszekeringTechnische data

Type	Nominale spanning	Nominale stromen
HSFJ750-20-LS-(Amp)	750VDC/1000Vac	50A,60A,70A,80A,100A,125A,150A
HSFJ750-28-LS-(Amp)	750VDC/1000Vac	100A,125A,150A,175A,200A,250A
HSFJ750-35-NS-(Amp)	750VDC/1000Vac	200A,250A,300A,350A,400A
HSFJ750-48-NS-(Amp)	750VDC/1000Vac	300A,350A,400A,450A,500A,550A,600A

Gebruikscategorie:aR

Nominaal breekvermogen: 50kA

Normen

IEC/EN 60269-4

RoHS-conformiteit

750VDC HSFJ750 hogesnelheidszekeringBELANGRIJKSTE EIGENSCHAPPEN/VOORDELEN

Snelle stroomonderbreking: Hogesnelheidszekeringen zorgen voor een snelle stroomafsluiting, waardoor verliezen door ongevallen tot een minimum worden beperkt.

Betrouwbaarheid: Het met bouten verbonden ontwerp verhoogt de stabiliteit en betrouwbaarheid, waardoor een normale werking in zware omstandigheden wordt gegarandeerd.

Eenvoudige installatie: het gestandaardiseerde ontwerp van met bouten verbonden zekeringen maakt installatie en onderhoud eenvoudig.

Brede toepasbaarheid: Hogesnelheidszekeringen zijn geschikt voor diverse stroomapparatuur, waaronder gemeenschappelijke DC-bussen, DC-aandrijfstroomomvormers/gelijkrichters, starters met verlaagde spanning en hoogspanningstractie-omvormers.

Veiligheid: Hogesnelheidszekeringen beschermen apparatuur en personeel tijdens storingen.

Milieubescherming: Bij de productie worden milieuvriendelijke materialen gebruikt, waardoor de impact op het milieu wordt verminderd.

Energiebesparing: Hogesnelheidszekeringen hebben een hoge uitschakelsnelheid, wat bijdraagt aan energiebesparing.

750VDC HSFJ750 hogesnelheidszekeringTOEPASSINGEN

De WESTKING'S HSFJ750-serie met boutverbindingen met hoge snelheid in Noord-Amerikaanse stijl is in de eerste plaats ontworpen voor de bescherming van gemeenschappelijke DC-bussen, DC-aandrijfstroomomvormers/gelijkrichters, starters met verlaagde spanning en hoogspanningstractie-omvormers.

Deze zekeringen spelen een cruciale rol in elektrische systemen, omdat ze de stroomvoorziening snel kunnen onderbreken in geval van stroomoverbelasting of kortsluiting.

Deze functie garandeert de veiligheid van apparatuur en voorkomt schade, waardoor ze een onmisbaar onderdeel worden van verschillende voedingssystemen.

Certificeringen

• is09001 iatf16949

Oorsprong

China

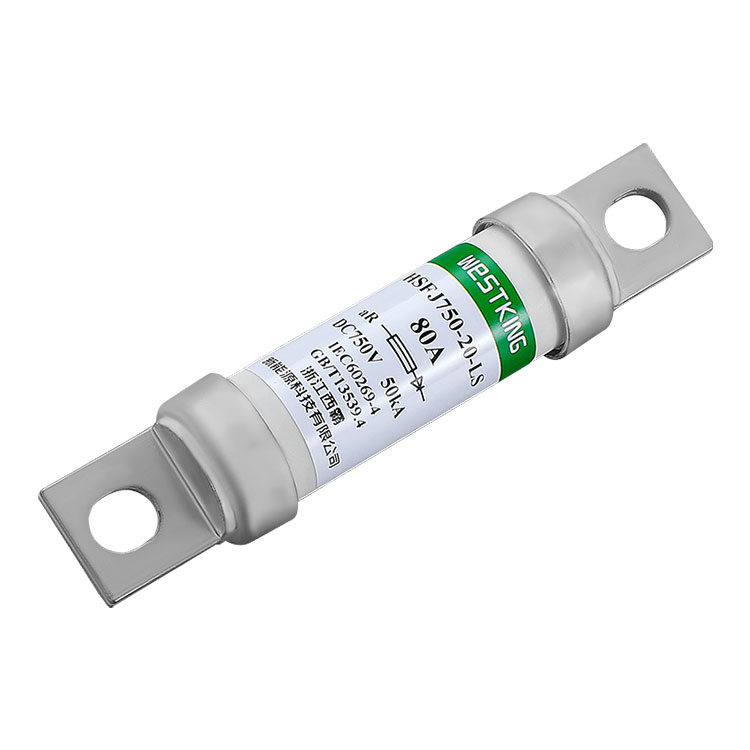

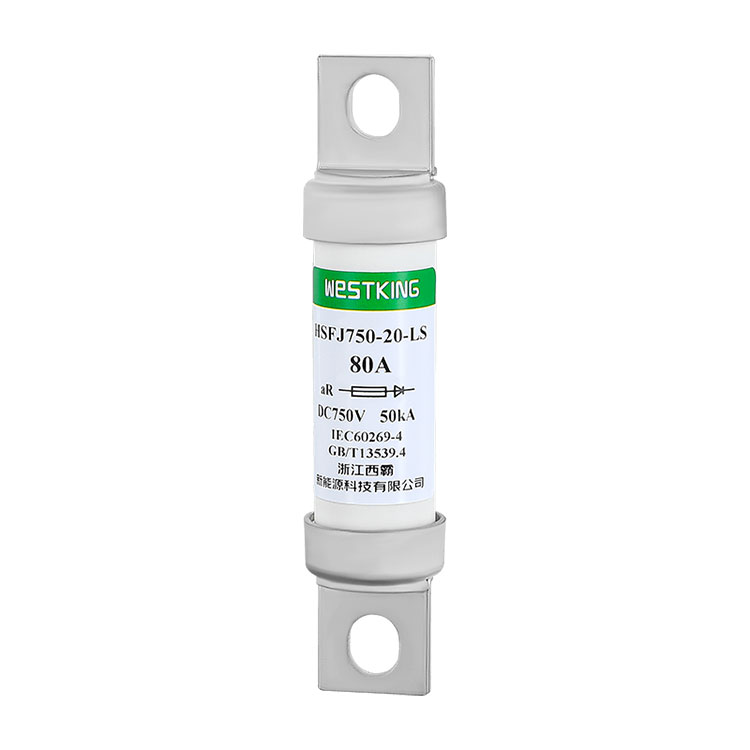

750VDC HOGE SNELHEIDZEKERING-HSFJ750-20-LS

Type			Stroomuitval 1,0 inch(w)	Bevestigingsbout/koppel
Type	Smeltend	Opruimen	Stroomuitval 1,0 inch(w)	Bevestigingsbout/koppel
HSFJ750-20-LS-50A	165	760	12.0	Installeer bout M8 Aanbevolen montagekoppel 12,0 N▪m
HSFJ750-20-LS-60A	280	1050	14.0
HSFJ750-20-LS-70A	400	1500	17.0
HSFJ750-20-LS-80A	550	2300	19.5
HSFJ750-20-LS-100A	960	3870	23.0
HSFJ750-20-LS-125A	1640	5800	26.5
HSFJ750-20-LS-150A	2450	8460	31.0

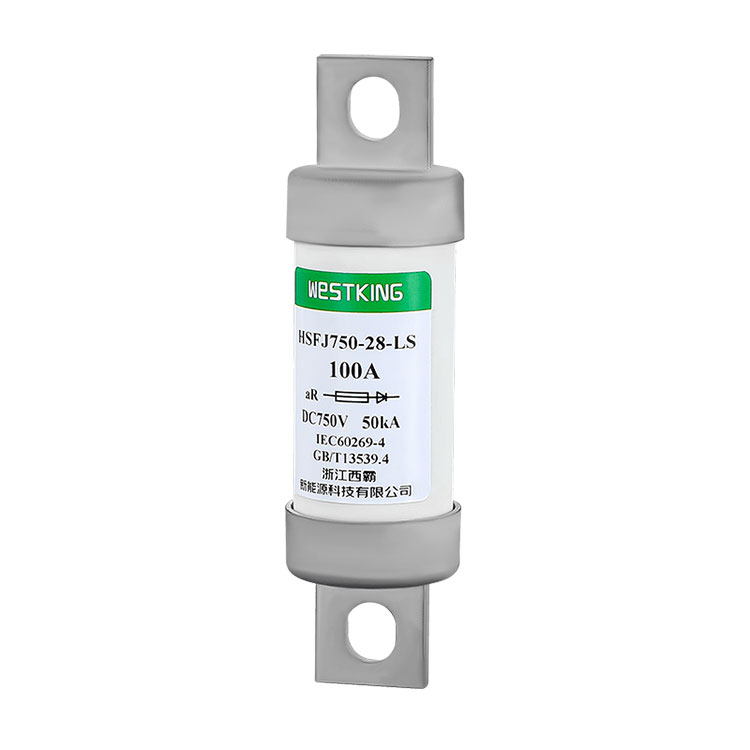

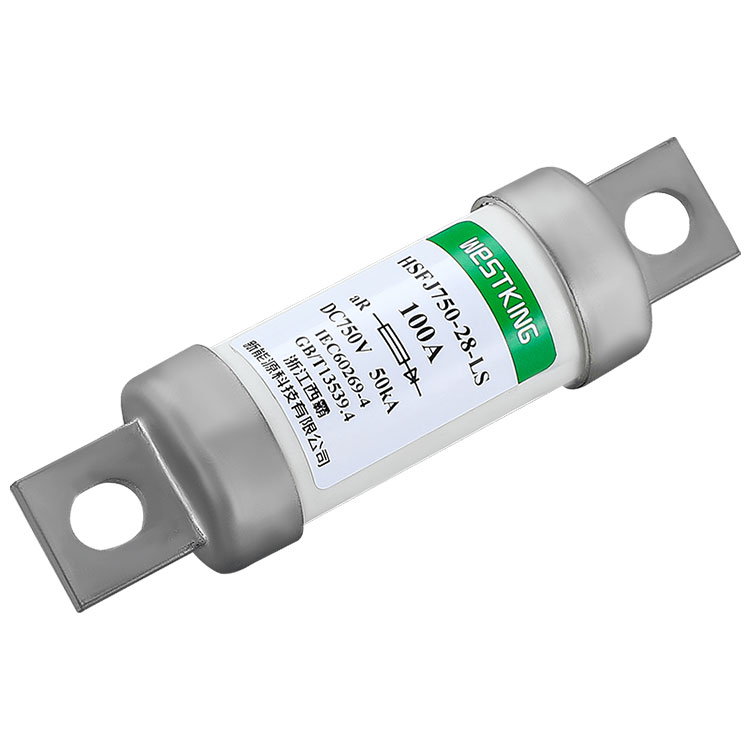

750VDC HOGE SNELHEIDZEKERING-HSFJ750-28-LS

Type	I2t(A2s)		Stroomuitval 1,0 inch(w)	Bevestigingsbout/koppel
Type	Smeltend	Opruimen	Stroomuitval 1,0 inch(w)	Bevestigingsbout/koppel
HSFJ750-28-LS-100A	700	3500	21.0	Installeer bout M8 Aanbevolen montagekoppel 12,0 N▪m
HSFJ750-28-LS-125A	1350	5200	26.5
HSFJ750-28-LS-150A	1900	7500	33.0
HSFJ750-28-LS-175A	2800	9000	38.0
HSFJ750-28-LS-200A	4550	15100	42.5
HSFJ750-28-LS-250A	6900	34500	52.0

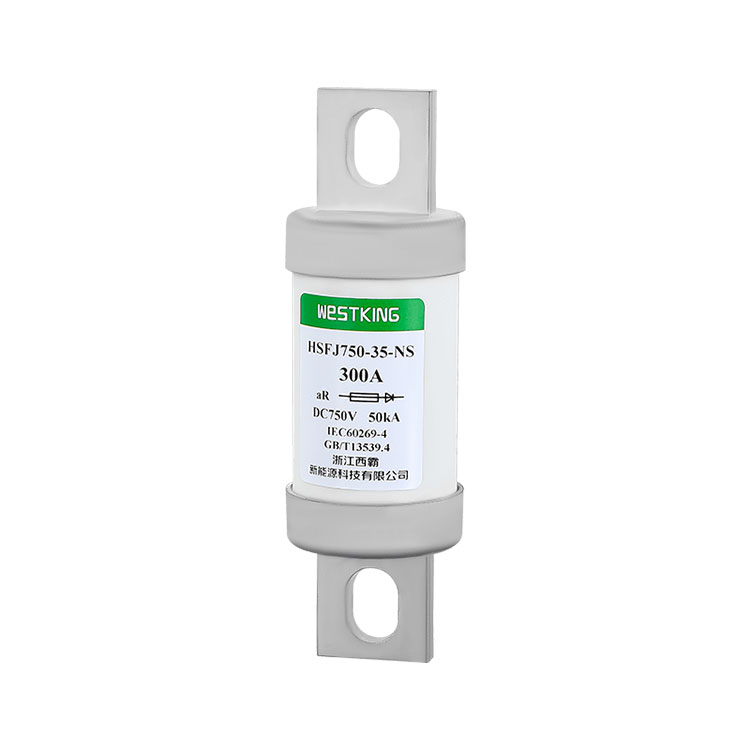

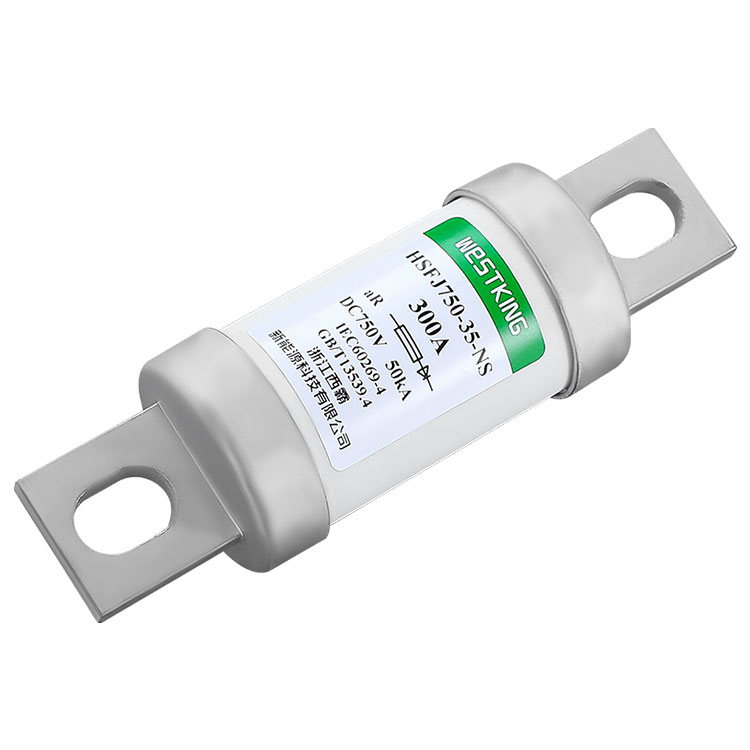

750VDC HOGE SNELHEIDZEKERING-HSFJ750-35-NS

Type	I2t(A2s)		Stroomuitval 1,0 inch (w)	Bevestigingsbout/koppel
Type	Smeltend	Opruimen	Stroomuitval 1,0 inch (w)	Bevestigingsbout/koppel
HSFJ750-35-NS-200A	7200	18600	40.0	Installeer bout M10 Aanbevolen montagekoppel 20,0 N▪m
HSFJ750-35-NS-250A	10300	38500	45.5
HSFJ750-35-NS-300A	14500	56700	50.0
HSFJ750-35-NS-350A	19000	75800	57.5
HSFJ750-35-NS-400A	26500	99000	70.0

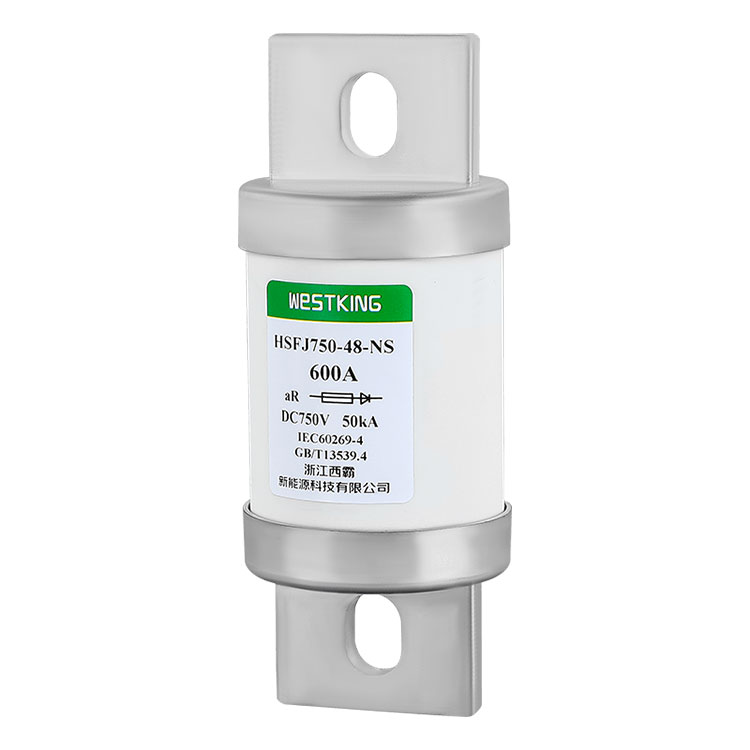

750VDC HOGE SNELHEIDZEKERING-HSFJ750-48-NS

Type	I2t(A2s)		Stroomuitval 1,0 inch (w)	Bevestigingsbout/koppel
Type	Smeltend	Opruimen	Stroomuitval 1,0 inch (w)	Bevestigingsbout/koppel
HSFJ750-48-NS-300A	17000	72000	53.5	Installeer bout M10 Aanbevolen montagekoppel 20,0 N▪m
HSFJ750-48-NS-350A	21000	95000	61.0
HSFJ750-48-NS-400A	30000	115000	76.5
HSFJ750-48-NS-450A	37000	135000	91.0
HSFJ750-48-NS-500A	45000	178500	101.5
HSFJ750-48-NS-550A	56500	214000	112.5
HSFJ750-48-NS-600A	63000	265000	125.0
