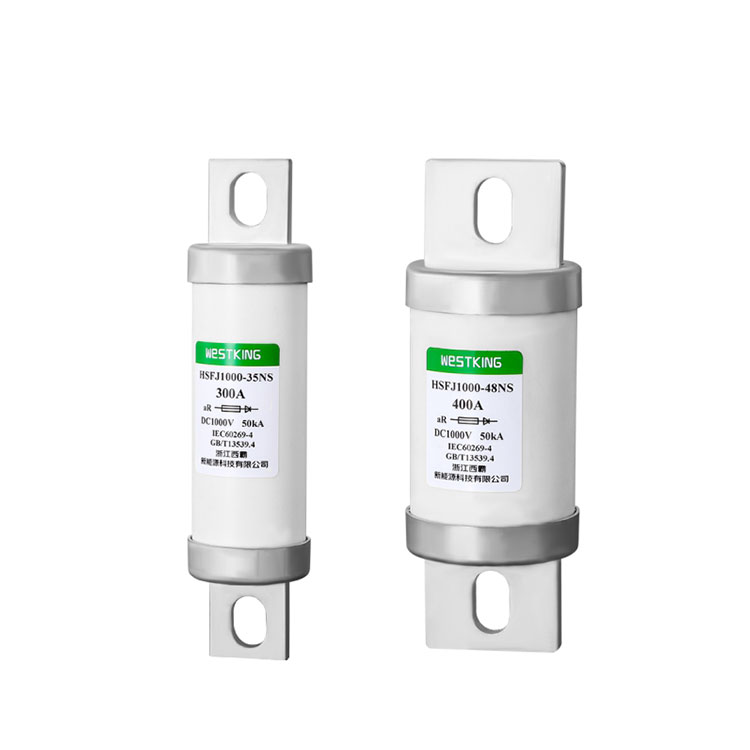

1000 VDC HSFJ1000 hogesnelheidszekering

De DC-zekeringen uit de HSFJ1000-serie van WESTKING zijn ontworpen om een ​​reeks voordelen te bieden, waaronder een snelle actiereactie, lage temperatuurstijging en goede anti-vibratieprestaties. Deze eigenschappen zorgen ervoor dat de zekeringen het voedingssysteem en de daarop aangesloten apparaten effectief kunnen beschermen tegen kortsluiting en overstroom. De zekeringen zijn bovendien eenvoudig te installeren en te onderhouden, waardoor ze een praktische keuze zijn voor uiteenlopende toepassingen.

1000 VDC HSFJ1000 hogesnelheidszekeringTechnische data

Gebruikscategorie:aR

Nominaal breekvermogen: 50kA

Normen

IEC/EN 60269-4

RoHS-conformiteit

1000 VDC HSFJ1000 hogesnelheidszekeringBELANGRIJKSTE EIGENSCHAPPEN/VOORDELEN

Snelle stroomonderbreking: snelwerkende zekeringen zorgen voor een snelle stroomafsluiting, waardoor verliezen door ongevallen worden geminimaliseerd.

Betrouwbaarheid: Het met bouten verbonden ontwerp verhoogt de stabiliteit en betrouwbaarheid in zware omstandigheden.

Eenvoudige installatie: gestandaardiseerd ontwerp met boutverbinding voor eenvoudige installatie en onderhoud.

Brede toepasbaarheid: Compatibel met verschillende stroomapparatuur, waaronder gemeenschappelijke DC-bussen, DC-stroomomvormers/gelijkrichters, starters met verlaagde nominale spanning en hoogspanningstractie-omvormers.

Veiligheid: Beveilig apparatuur en personeel tijdens storingen.

Milieubewustzijn: Milieuvriendelijke materialen die bij de productie worden gebruikt.

Energie-efficiëntie: De hoge uitschakelsnelheid draagt ​​bij aan energiebesparing.

1000 VDC HSFJ1000 hogesnelheidszekeringTOEPASSINGEN

De WESTKING'S HSFJ1000-serie met boutverbonden hogesnelheidszekeringen in Noord-Amerikaanse stijl is voornamelijk ontworpen voor de bescherming van gemeenschappelijke DC-bussen, DC-aandrijfstroomomvormers/gelijkrichters, starters met verlaagde spanning en hoogspanningstractie-omvormers.

Deze zekeringen spelen een cruciale rol in elektrische systemen, omdat ze de stroomvoorziening snel kunnen onderbreken in geval van stroomoverbelasting of kortsluiting.

Deze functie garandeert de veiligheid van apparatuur en voorkomt schade, waardoor ze een onmisbaar onderdeel worden van verschillende voedingssystemen.

1000 VDC HSFJ1000 hogesnelheidszekeringCertificeringen

• is09001 iatf16949

Oorsprong

China

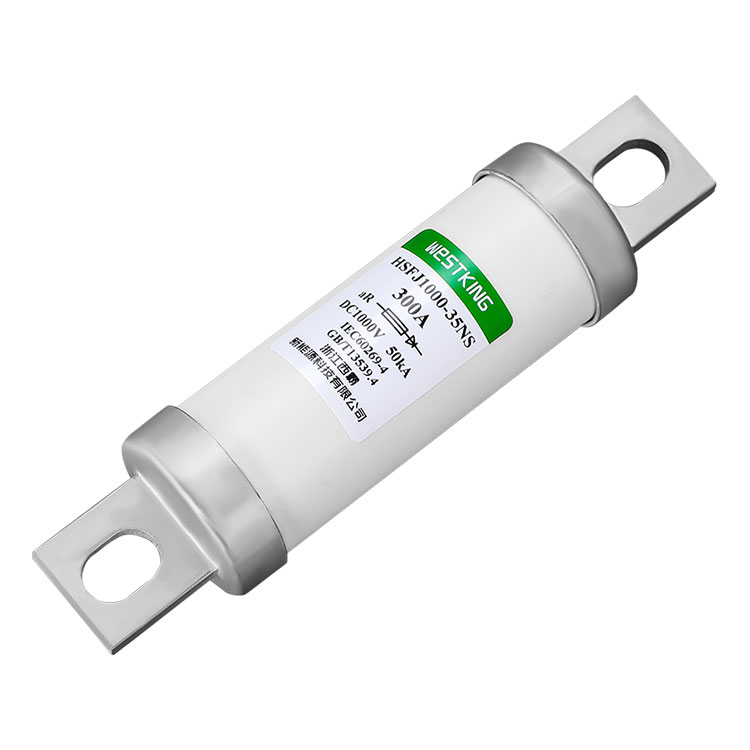

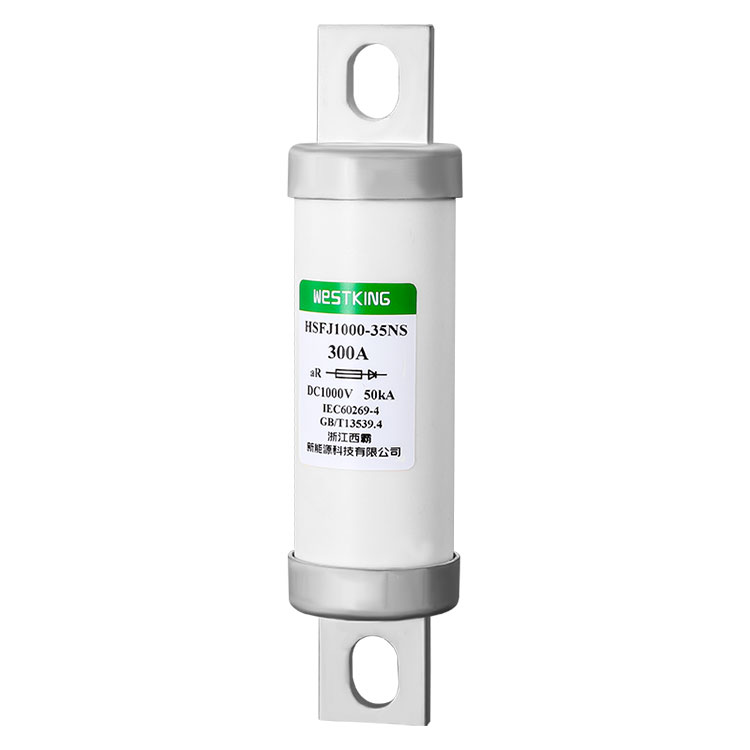

1000VDC HOGE SNELHEIDZEKERING-HSFJ1000-35-NS

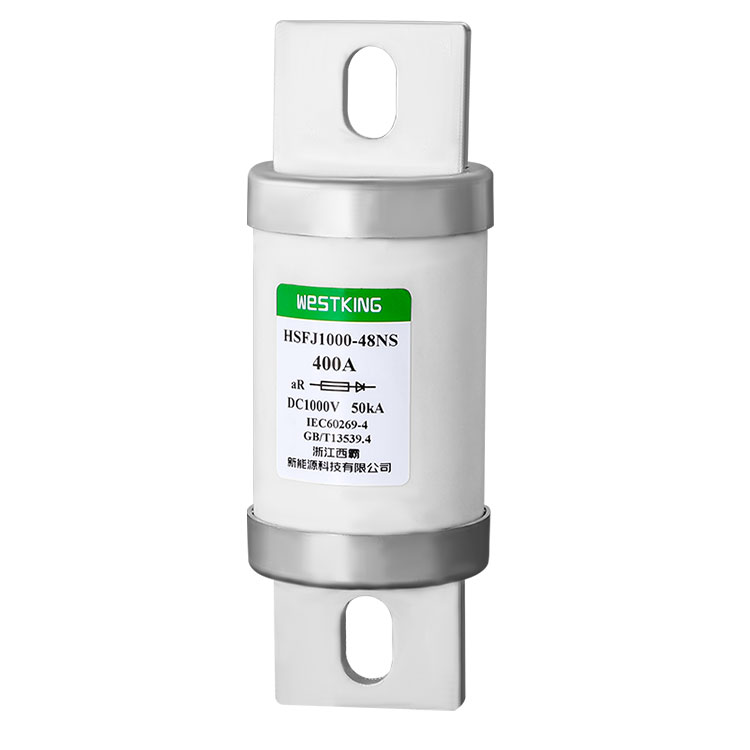

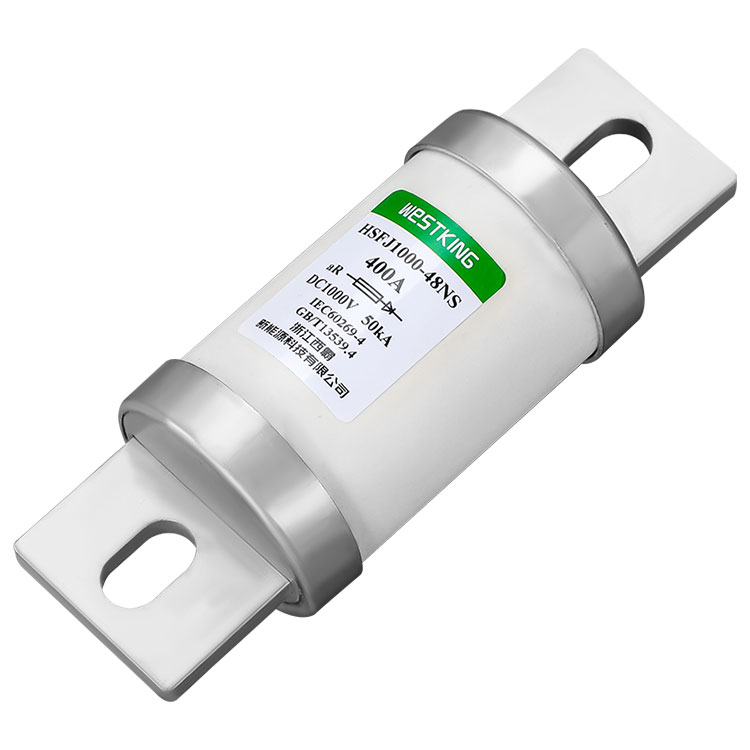

1000VDC HOGE SNELHEIDZEKERING-HSFJ1000-48-NS

1000 VDC HSFJ1000 hogesnelheidszekeringToepassingsgids:

Omgevingstemperatuur:

Normale bedrijfsomstandigheden: De maximale omgevingstemperatuur mag niet hoger zijn dan 40°C, en de gemiddelde temperatuur over 24 uur mag niet hoger zijn dan 35°C. De gemiddelde temperatuur die gedurende het hele jaar wordt gemeten, moet lager zijn en de minimale omgevingstemperatuur mag niet lager zijn dan -5°C.

Toegestane bedrijfsomstandigheden: -40°C tot 85°C.

Hoogte:

Normale bedrijfsomstandigheden: De installatiehoogte mag niet hoger zijn dan 2000 meter.

Toegestane bedrijfsomstandigheden: 2000 m tot 4500 m.

Atmosferische omstandigheden:

Normale bedrijfsomstandigheden: Schone lucht met een relatieve vochtigheid van maximaal 50% bij 40°C. Een hogere luchtvochtigheid is toegestaan ​​bij lagere temperaturen, en er kan af en toe matige condensatie optreden als gevolg van temperatuurveranderingen.

Toegestane bedrijfsomstandigheden: De relatieve vochtigheid bedraagt ​​niet meer dan 95% zonder duidelijke condensatie.

Installatievoorwaarden:

WESTKING'S FUSE moet horizontaal of verticaal worden geïnstalleerd, afhankelijk van de werkelijke situatie. Zorg ervoor dat de elektrische speling niet minder is dan 8 mm en de kruipafstand niet minder dan 10 mm. De installatievoorwaarden zijn als volgt:

a) Op plaatsen waar geen significante schud- en stoottrillingen voorkomen;

b) In media zonder explosiegevaar en die geen gassen of stof bevatten die metalen kunnen aantasten en isolatie kunnen vernietigen;

c) Op plaatsen zonder regen-, sneeuw- of ijsinvasie.

1000 VDC HSFJ1000 hogesnelheidszekeringVerpakking en opslag:

Verpakking: binnendoos van golfpapier, buitendoos, met regen-, vocht- en kwetsbare veiligheidsmarkeringen.

Opslag: Temperatuur -40°C tot 40°C; relatieve vochtigheid niet hoger dan 70% bij 40°C, 80% bij 30°C en 90% bij 20°C lager; waterdicht, vermijd contact met vloeibaar water en vervorming door vochtopname; vuurvast.

Gebruik en onderhoud:

WESTKING'S FUSE moet regelmatig worden gereinigd en onderhouden door toegewijd personeel, de status van de bevestigingsmiddelen inspecteren en een veilige werking garanderen. Wanneer het zekeringselement smelt, vervangt u het door een zekering met dezelfde specificatie en let u erop dat u stof en andere verontreinigingen van de basis verwijdert.
