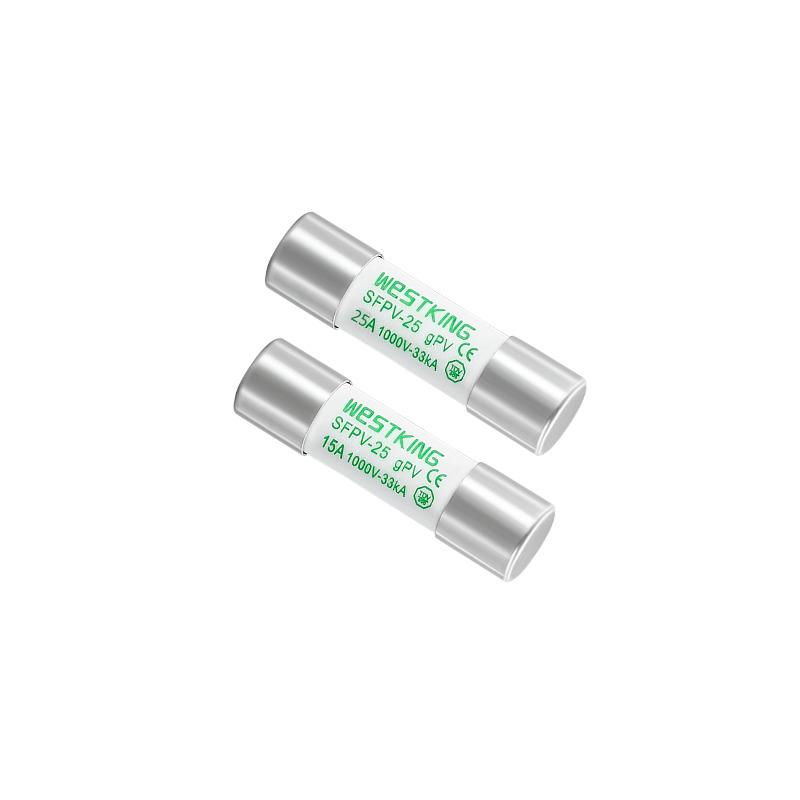

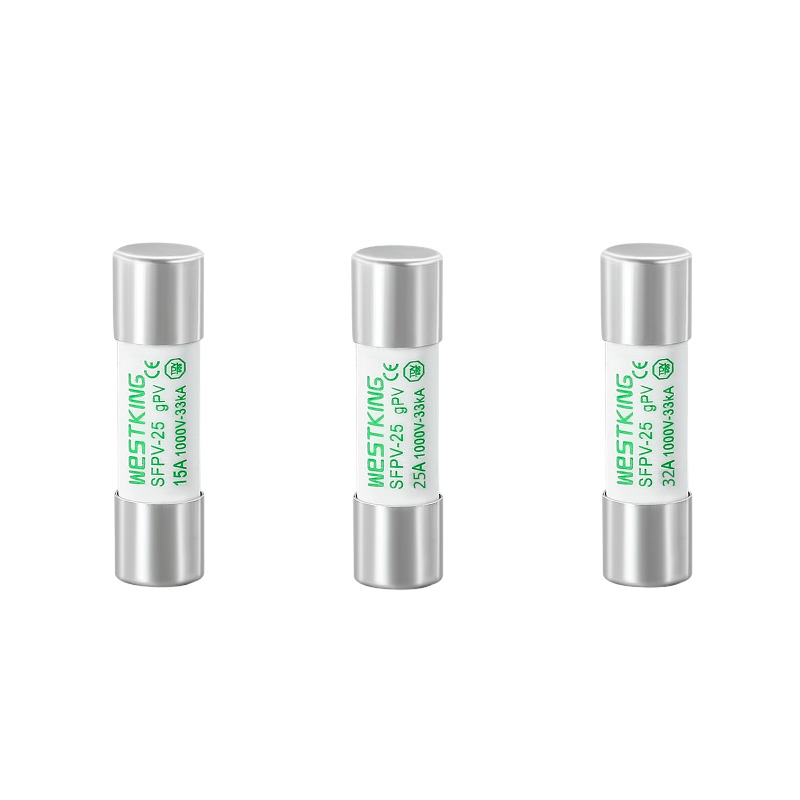

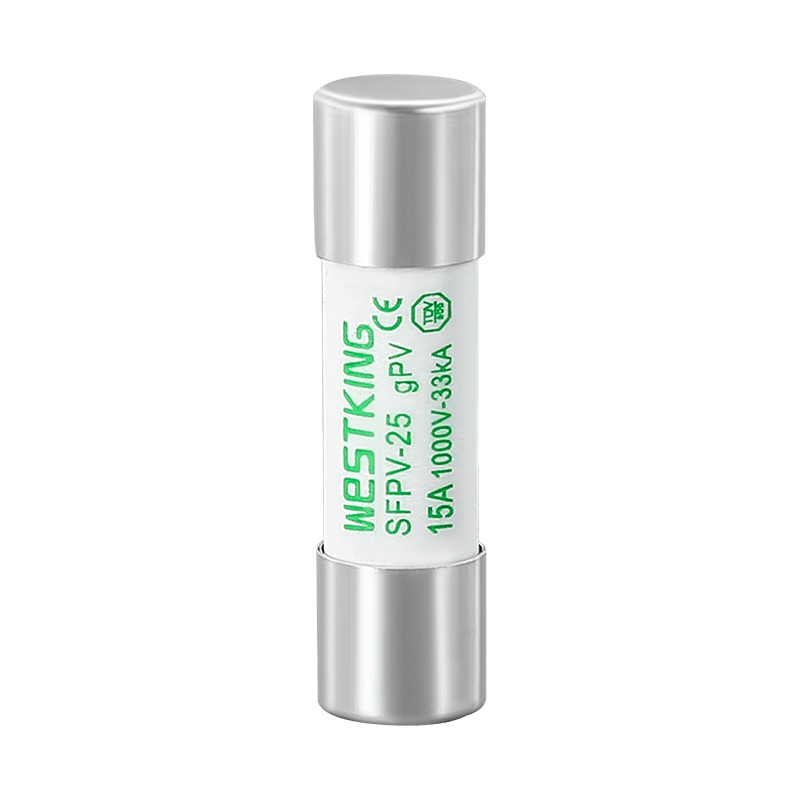

1000Vdc 10x38mm GPV PV-zekeringkoppeling

Speciaal ontwikkeld om fotovoltaïsche systemen te beschermen, Westking's Model SFPV-251000Vdc 10x38mm GPV PV-zekeringkoppelingis een serie PV-zekeringen die is ontworpen om de veiligheid van fotovoltaïsche toepassingen te garanderen. De geavanceerde constructie biedt uitstekende weerstand tegen temperatuur- en stroomcycli, wat bijdraagt ​​aan de langere levensduur van het systeem. Met een 1000VDC-classificatie beschikt het model SFPV-25 over een laag minimaal uitschakelvermogen van 1,35 keer de nominale stroomwaarde van de zekering. Dit maakt een veilige circuitonderbreking mogelijk, zelfs onder typische omstandigheden met lage foutstroom gegenereerd door PV-arrays. Bescherm uw off-grid of netgekoppelde PV-systeem tegen onverwachte aardfouten en lijnfouten met de zekeringleiding van Westking.

1000Vdc 10x38mm GPV PV-zekeringkoppelingTechnische data

•Als de omgevingstemperatuur hoger is dan 25°C, raadpleeg dan WESTKING's grafiek voor de correctiecoëfficiënt van de zekeringtemperatuur en de gebruikershandleiding.

1000Vdc 10x38mm GPV PV-zekeringkoppelingNormen

IEC/EN 60269-1 Zekeringelementen – algemene eisen

IEC/EN 60269-6 Zekeringelementen voor fotovoltaïsche systemen op zonne-energie

UL248-19 Fotovoltaïsche zekeringverbindingen

RoHS-conformiteit

1000Vdc 10x38mm GPV PV-zekeringkoppelingBELANGRIJKSTE EIGENSCHAPPEN/VOORDELEN

Uitzonderlijk lage foutstroomonderbrekingscapaciteit

Robuuste constructie voor een langere levensduur van het systeem

Bestand tegen temperatuurwisselingen

Betrouwbare prestaties verzekerd bij extreme temperaturen

1000Vdc 10x38mm GPV PV-zekeringkoppelingTOEPASSINGEN

Bescherming voor PV-modules in-line

Geschikt voor combinerbox-toepassingen

Toepasbaar op alle fotovoltaïsche systemen

Biedt bescherming op string-/arrayniveau van PV-systemen

Compatibel met omvormers en acculaadcontrollers

Certificeringen

TÜV CE

is09001iatf16949

Oorsprong

China

t-I kenmerken

Afmetingen (mm)

Compatibele FUSE-basissen

temperatuurcorrectiecoëfficiëntgrafiek

Beschrijving:

1. De zekering werkt normaal binnen het temperatuurbereik van -5°C tot 40°C en er is geen aanvullende correctie vereist.

2. De toegestane gebruiksomstandigheden zijn -40°C tot 85°C.

3. Raadpleeg deze tabel binnen het bereik van toegestane gebruiksomstandigheden.

handleiding

Deze handleiding is bedoeld voor de gPV 1000Vdc 10x38mm zekeringkoppeling en zekeringhouder, die zijn ontworpen voor bescherming van fotovoltaïsche energieopwekking door zonne-energie

1. Arbeidsomstandigheden

1.1 Omgevingsluchttemperatuur

Normale gebruiksomstandigheden: De omgevingstemperatuur bedraagt ​​niet meer dan 40°C; de gemiddelde omgevingstemperatuur over 24 uur bedraagt ​​niet meer dan 35°C, waarbij binnen het jaar een lagere gemiddelde waarde wordt gemeten; de minimale omgevingstemperatuur bedraagt ​​niet minder dan -5°C. Toegestane gebruiksomstandigheden: -40°C tot 85°C.

1.2 Hoogte

Normale gebruiksomstandigheden: De installatiehoogte bedraagt ​​niet meer dan 2000 meter. Toegestane gebruiksomstandigheden: 2000m tot 4500m. Correctie van hoogteparameters: Grotere hoogte leidt voornamelijk tot verslechtering van de isolatie, slechte omstandigheden voor warmteafvoer en veranderingen in de luchtdruk.

a) Voor elke 100 meter stijging in hoogte neemt de temperatuurstijging van de zekering toe met 0,1k - 0,5k.

b) Voor elke 100 meter stijging in hoogte neemt de gemiddelde omgevingstemperatuur met ongeveer 0,5k af.

c) Over het algemeen kunnen zekeringen die in open omgevingen worden gebruikt de impact van de hoogte op de nominale stroom negeren en toch de standaardomstandigheden selecteren.

d) Zekeringen die in gesloten omgevingen worden gebruikt, moeten de nominale stroom verlagen als de omgevingstemperatuur of de interne temperatuur van de behuizing niet significant daalt met de hoogte, en toch boven de 40°C kan oplopen. Voor elke 1000 meter stijging in hoogte neemt de nominale stroom af met 2% - 5%.

1.3 Atmosferische omstandigheden

Normale gebruiksomstandigheden: De lucht is schoon, met een relatieve vochtigheid van niet meer dan 50% bij een omgevingstemperatuur van 40°C; hogere relatieve vochtigheid is toegestaan ​​bij lagere temperaturen; onder deze omstandigheden kan er af en toe matige condensatie optreden als gevolg van temperatuurveranderingen. Normale gebruiksomstandigheden: Geen significante condensatie, met een relatieve vochtigheid tot 95%.

2.Installatievoorwaarden

De zekering moet horizontaal of verticaal worden geïnstalleerd, waarbij de specifieke installatie afhankelijk is van de feitelijke situatie. De elektrische speling mag niet minder zijn dan 8 mm en de kruipafstand mag niet minder zijn dan 10 mm. De installatiecategorie van de PV-zekering is Klasse III. De installatievoorwaarden zijn als volgt:

a) Op een plaats zonder noemenswaardige trillingen en schokken.

b) In een medium zonder explosiegevaar en zonder gassen of stof die metalen kunnen aantasten of isolatie kunnen vernietigen (inclusief geleidend stof).

c) Op een plaats waar geen regen of sneeuw binnendringt.

3. Installatiemethode:

a) TH35-standaardrailinstallatie;

b) Schroefspecificatie: M5;

c) Aanbevolen installatiekoppel: 2,0 N·m;

d) Koppeltolerantie: ± 3%.

4.Verpakking en opslag

Verpakking: PV-zekeringen van WESTKING worden geleverd in binnendozen en buitendozen van golfpapier, met veiligheidslabels voor regen, vochtbestendigheid en kwetsbaarheid.

Opslag: Temperatuur: -40°C tot 40°C; De relatieve vochtigheid bedraagt ​​niet meer dan 70% bij 40°C, 80% bij 30°C en 90% bij minder dan 20°C; vochtbestendig, vermijd contact met vloeibaar water en vervorming door vochtopname; vuurvast.

5. Gebruik en onderhoud

PV-zekeringen moeten regelmatig worden gereinigd en onderhouden door professioneel personeel, waarbij de staat van de bevestigingsmiddelen wordt geïnspecteerd om veilig gebruik te garanderen. Wanneer de PV-zekeringkoppeling smelt, wordt aanbevolen deze te vervangen door een PV-zekering van WESTKING. Wanneer u het zekeringelement vervangt, verwijder dan stof en andere verontreinigingen van de PV-zekeringhouder

Lees deze handleiding aandachtig door, aangezien deze u zal helpen de zekeringen op de juiste manier te gebruiken. WESTKING New Energy Technology Co., Ltd. levert niet alleen hoogwaardige zekeringen aan onze klanten, maar biedt ook uitgebreide technische diensten om gebruikers te helpen bij het oplossen van elektrische veiligheidsproblemen. Als het eerste bedrijf in China dat DC-zekeringen onderzoekt en produceert, blijft WESTKING zich inzetten voor het leveren van superieure zekeringsproducten voor het nieuwe elektrische energieveld.
