WESTKING NH(NT) ZEKERING
is geschikt voor 50HZ of 60HZ, heeft CCC-certificering en wordt veel gebruikt in industriële en communicatiegebieden. In tegenstelling tot andere in de fabriek gemaakte producten kan de NH(NT) FUSE van WESTKING voldoen aan de toepassingsvereisten in drie verschillende spanningsniveaus, 500VAC, 690VAC en 440VDC. Het maakt gebruik van hoogwaardig keramiek en paars koper als verbinding, wat de voordelen heeft van een lage temperatuurstijging en een laag stroomverbruik.
WESTKING NH(NT) FUSE is ontworpen als een plug-in zekering, inclusief:
Zekeringhouder (inclusief aansluitafdekking en fase-afscherming)
Zekeringaansluiting in contact met het mes
Zekeringvervangingsapparaat (HRC-zekeringtrekker met lage spanning)
De NH-zekering van het type "gG" is een zekering met volledig bereik, die wordt gebruikt om kabels en apparatuur te beschermen. Ze kunnen elke stroomstoot onderbreken, van de laagste smeltstroom tot het uitschakelvermogen. Daarom kunnen ze alleen worden gebruikt als bescherming en beschermen ze ook elektrische apparatuur en industriële installaties tegen de impact van zeer hoge kortsluitstromen.
Type | Nominale spanning | Nominale stromen |
NH00(NT00)-Amp | 500VAC/690VAC/250VDC | 4A-6A-10A-16A-20A-25A-32A-36A40A-50A-63A-80A-100A-125A-160A |
NH1(NT1)-Amp | 500VAC/690VAC/440VDC | 63A-80A-100A-125A-160A-200A-224A-250A |
NH2(NT2)-Amp | 500VAC/690VAC/440VDC | 125A-160A-200A-250A-300A-315A-355A-400A |
NH3(NT3)-Amp | 500VAC/690VAC/440VDC | 315A-355A-400A-425A-500A-630A |
NH4(NT4)--Amp | 400VAC/690VAC/440VDC | 800A-1000A-1250A |
IEC60269.1
IEC60269.2
DIN43620
RoHS-conformiteit
REACH-verklaring op aanvraag verkrijgbaar
Hoog breekvermogen
Verschillende classificaties voor stroom- en spanningsniveaus
Eenvoudige structuur, eenvoudig te installeren en te onderhouden
Goed aanpassingsvermogen aan het milieu en duurzaamheid
Industriële stroomdistributiesystemen:
Elektrische systemen bouwen
Voedingssystemen
Hernieuwbare energiesystemen
Vervoer
Elektronische apparatuur en besturingssystemen
• is09001 iatf16949 CCC
China
Type | Geschatte stroom (A) | Nominale spanning | Breekcapaciteit | Vermogen (w) | Gewicht (g) |

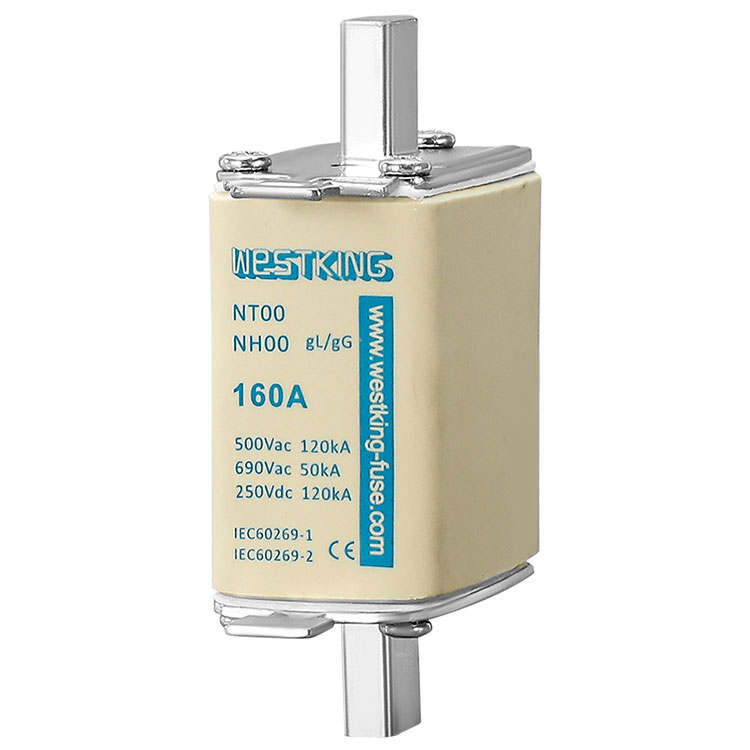

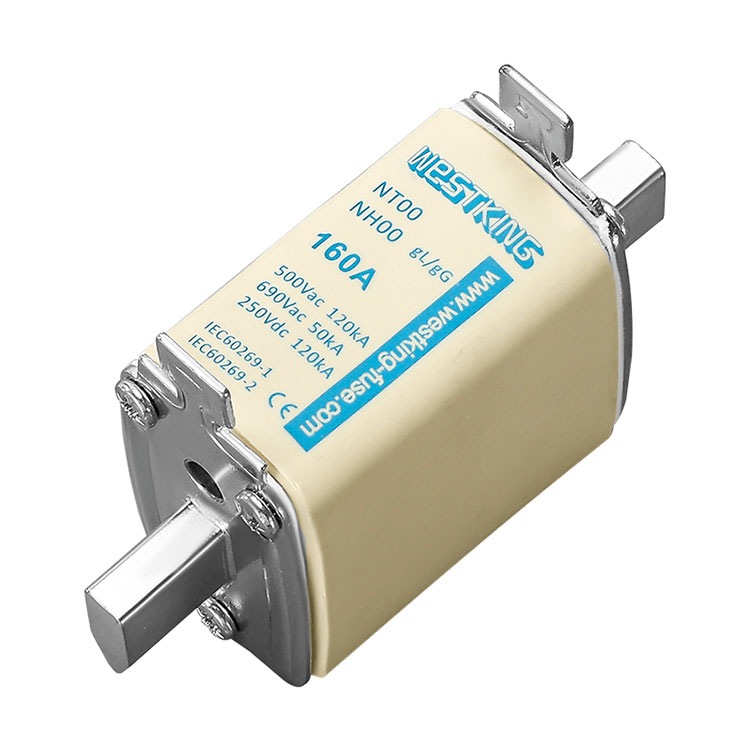

NH00 NT00 Zekering koppeling | 4 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.5 | 200 |
6 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.6 | ||
10 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.7 | ||
16 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 2.0 | ||
20 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 2.5 | ||
25 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.1 | ||
32 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.5 | ||
36 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.8 | ||
40 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 4.0 | ||
50 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 5.3 | ||
63 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 6.1 | ||
80 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 6.9 | ||
100 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 10.0 | ||
125 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 11.0 | ||
160 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 12.0 |
Type | Geschatte stroom (A) | Nominale spanning | Breekcapaciteit | Vermogen (w) | Gewicht (g) |

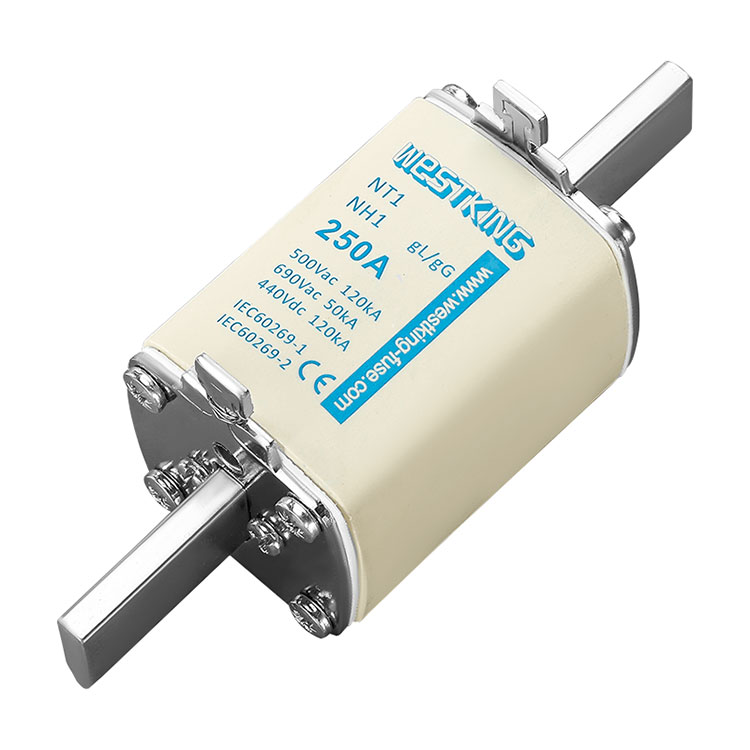

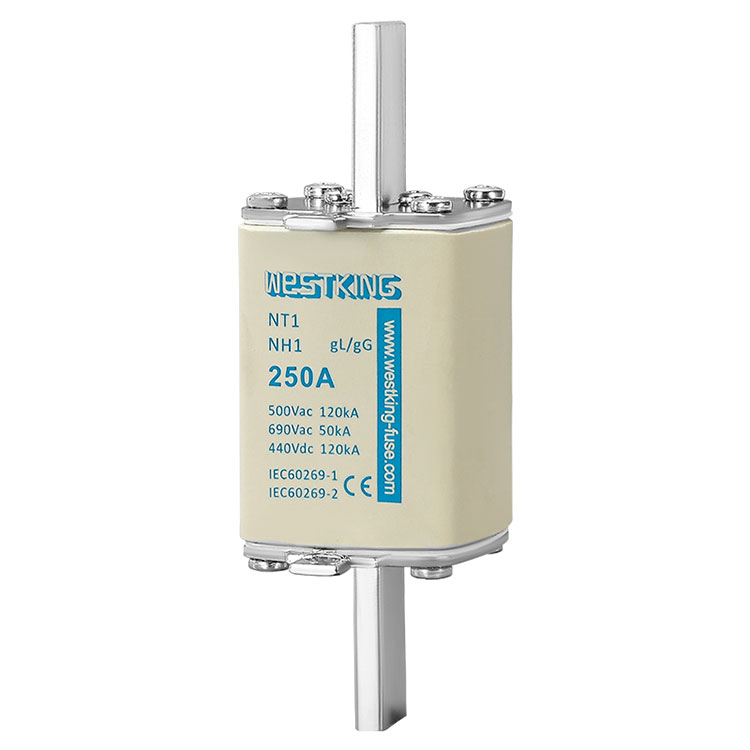

NH1 NT1 Zekering koppeling | 63 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 7.5 | 400 |
80 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 8.3 | ||
100 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 12.0 | ||
125 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 13.4 | ||
160 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 16.5 | ||
200 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 20.0 | ||
224 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 22.3 | ||
250 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 23.0 |
Type | Geschatte stroom (A) | Nominale spanning | Breekcapaciteit | Vermogen (w) | Gewicht (g) |

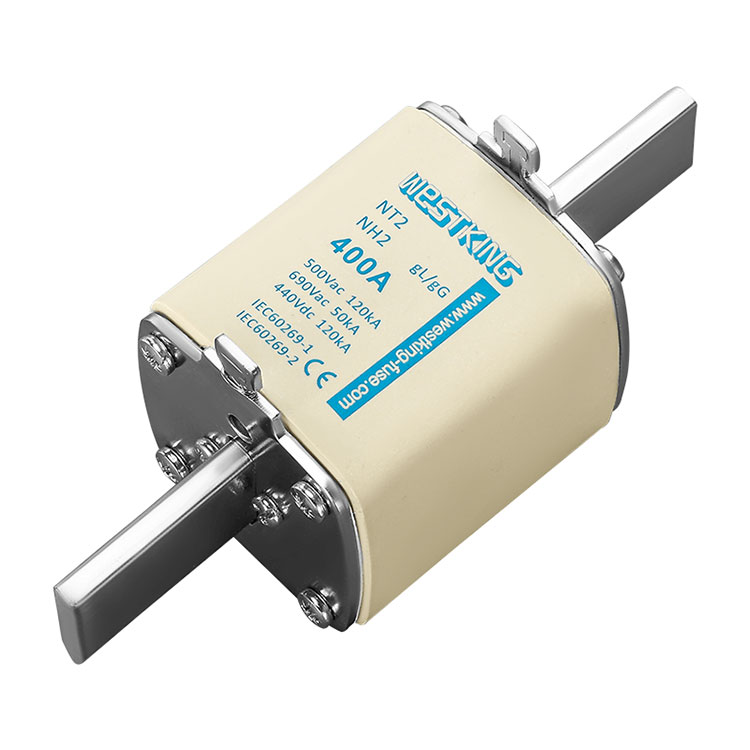

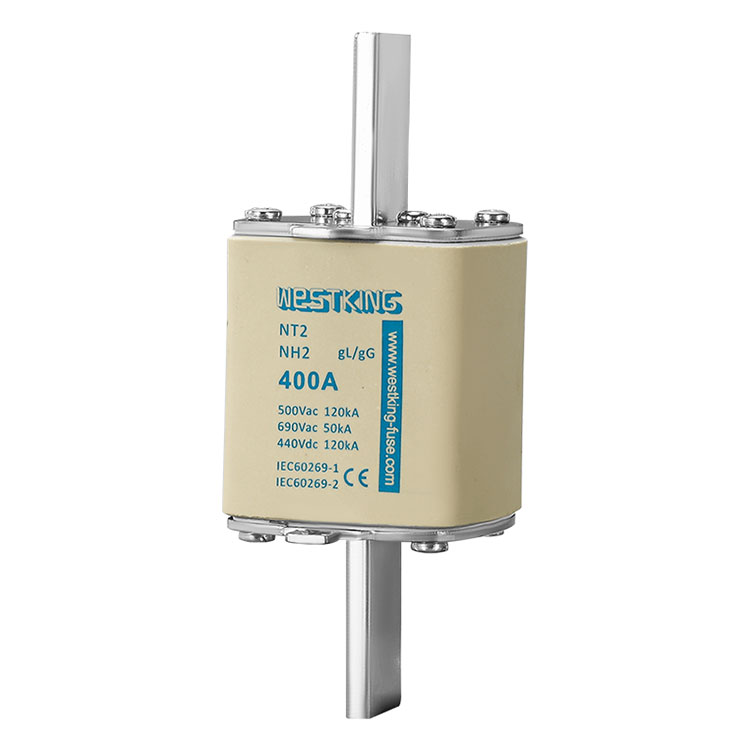

NH2 NT2 Zekering koppeling | 125 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 21.0 | 610 |
160 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 22.5 | ||
200 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 27.0 | ||
250 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 28.6 | ||
300 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 32.0 | ||
315 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 32.4 | ||
355 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 33.5 | ||
400 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 34.0 |
Type | Geschatte stroom (A) | Nominale spanning | Breekcapaciteit | Vermogen (w) | Gewicht (g) |

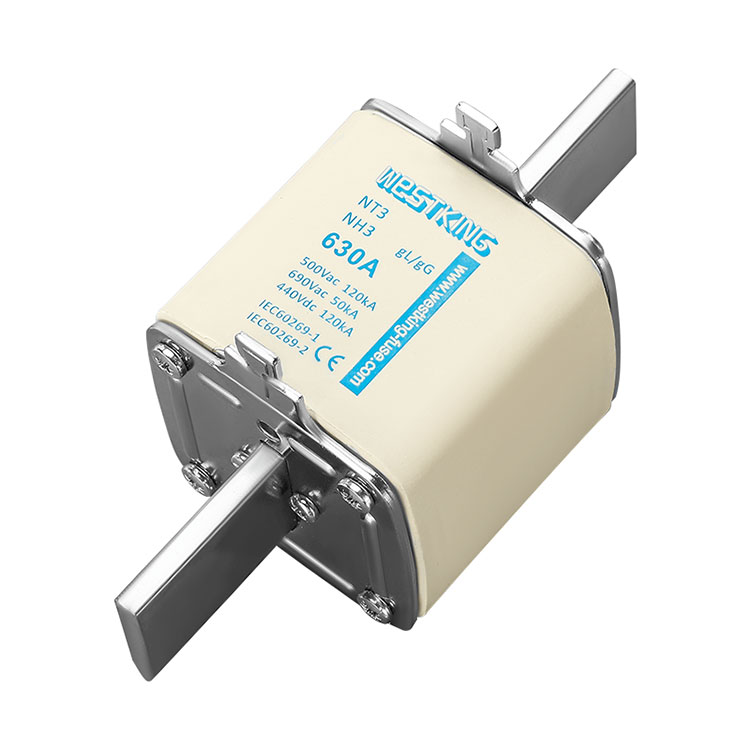

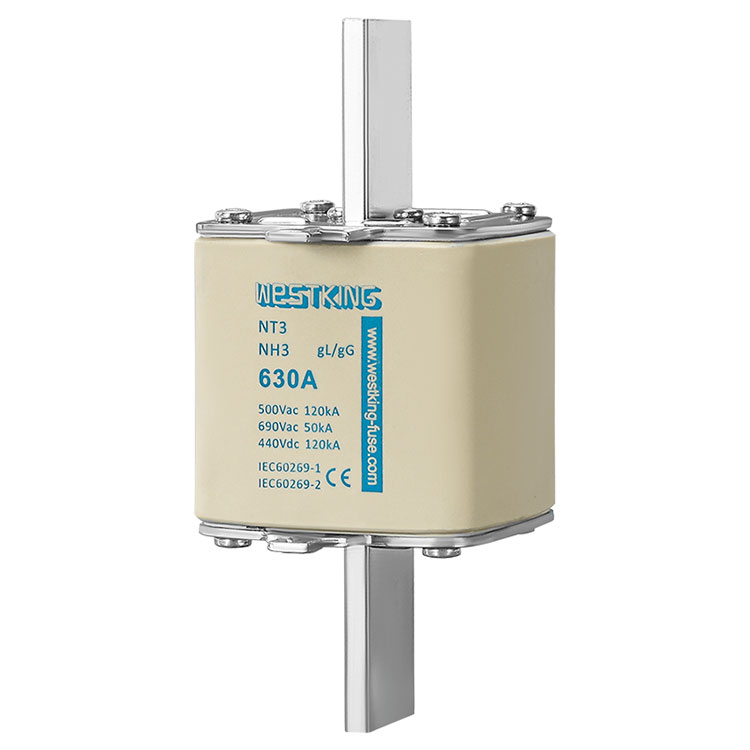

NH3 NT3 Zekering koppeling | 315 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 35.0 | 820 |
355 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 36.0 | ||
400 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 38.1 | ||
425 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 40.1 | ||
500 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 45.2 | ||
630 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 48.0 |
Type | Geschatte stroom (A) | Nominale spanning | Breekcapaciteit | Vermogen (w) | Gewicht (g) |

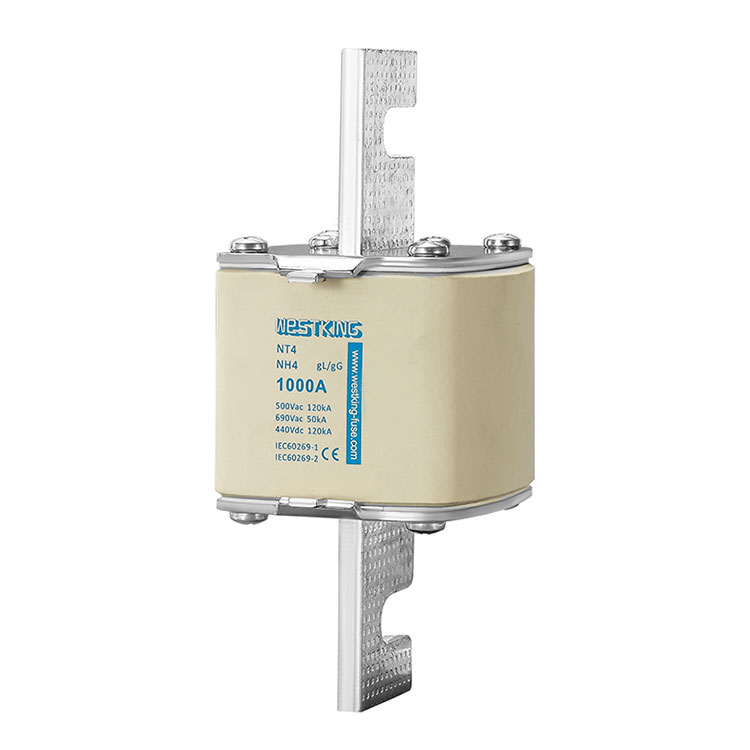

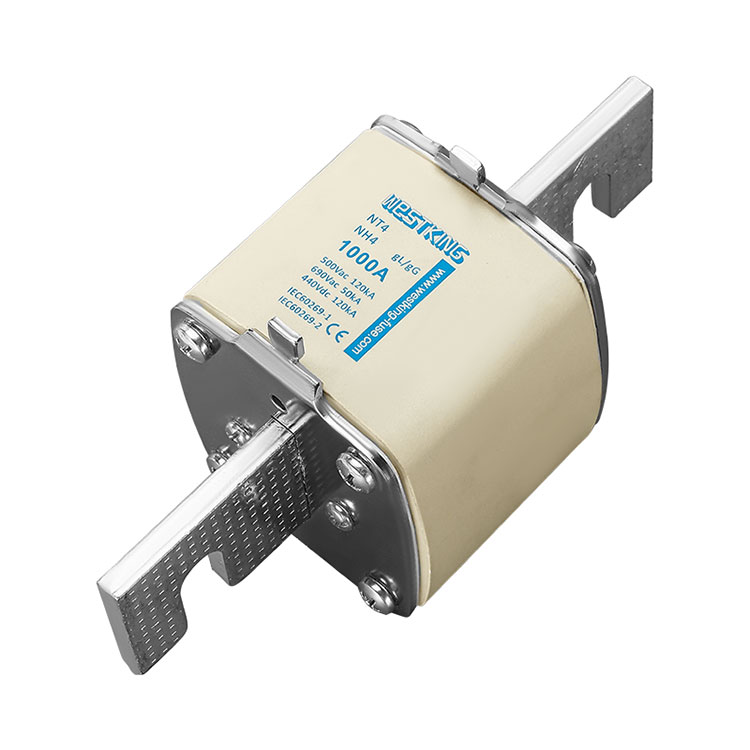

NH4 NT4 Zekering koppeling | 800 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 75.0 | 1950 |
1000 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 90.0 | ||
1250 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 110.0 |
schematisch diagram van de dwarsdoorsnede
De typische structuur van de NH (NT)-zekering omvat het plaatsen van een zekeringelement tussen twee specifieke bladcontacten en het inkapselen ervan in een keramische buisvormige isolator met een elliptische of rechthoekige dwarsdoorsnede. De bladcontacten zijn bevestigd aan een eindplaat met een grijplip die compatibel is met een standaard NH-vervangingshandvat, waardoor de zekering kan worden geplaatst en verwijderd. Een indicatorapparaat, ofwel een veerbelaste indicator op het buitenste eindoppervlak of een knopindicator voor de zekering, wordt opengeduwd wanneer de indicatordraad smelt om aan te geven dat de zekering is geactiveerd.
Het zekeringselement, dat de tijdstroomkarakteristieken van de zekering en de temperatuurstijging ervan bepaalt, is gemaakt van koper- of zilvertape en is zorgvuldig en nauwkeurig vervaardigd. De uniforme tapedikte, goede geleiding en uiterst nauwkeurig snijden zorgen voor een laag vermogensverlies en voldoen aan de gespecificeerde tijdstroomkarakteristieken.
Het keramische lichaam voorkomt dat hete gassen en vloeibaar metaal in de omgeving terechtkomen. Het is gemaakt van hoogwaardig industrieel keramisch materiaal zoals talk of aluminiumoxide, dat bestand is tegen hoge temperaturen en druk die tijdens bedrijf ontstaan.
De eindplaat heeft een grijplip die compatibel is met een standaard NH-vervangingshandgreep, waardoor de zekering met de handgreep kan worden geplaatst en verwijderd. Samen met de keramische buis vormt de eindplaat een drukvast omhulsel voor boogschakeling.
Kiezelzand is essentieel voor stroombegrenzing. WESTKING New Energy Company gebruikt over het algemeen kristallijn kwartszand met een hoge chemische en mineralogische zuiverheid (siliciumoxidegehalte groter dan 99,9%) dat na droging volledig vochtvrij is. De gespecificeerde deeltjesgrootteverdeling en optimale vuldichtheid van het kwartszand zijn basisvereisten voor de schakelfunctie.
Het indicatorapparaat kan snel de werkende zekering detecteren. Als de veerkracht groot genoeg is, kan hij ook dienen als spits om een miniatuurschakelaar of een ontgrendelingsapparaat te bedienen.
Soldeer kan de tijdstroomkarakteristieken omzetten in een lagere smeltstroom. Bij het selecteren van soldeer moet speciale aandacht worden besteed aan het legeringseffect van het soldeer op het soldeerpunt wanneer het smelt. Het soldeer moet op de juiste plaats worden gesoldeerd en de hoeveelheid soldeer moet geschikt zijn.
De bladcontacten worden gebruikt om het zekeringlichaam en de basis elektrisch en mechanisch te verbinden, en zijn gemaakt van koper of een koperlegering, met een verzilverd oppervlak. Bij speciale toepassingen in corrosieve gassen worden ook geplateerde contacten met tin of nikkel gebruikt.
Met zijn hoogwaardige materialen en voortreffelijk vakmanschap biedt de WESTKING NH-zekering een betrouwbare veiligheidsgarantie voor krachtoverbrenging en -distributie. Tijdens het gebruik moet aandacht worden besteed aan detectie en onderhoud om de goede staat van elk onderdeel te garanderen en de veilige werking van elektrische apparatuur te garanderen.
