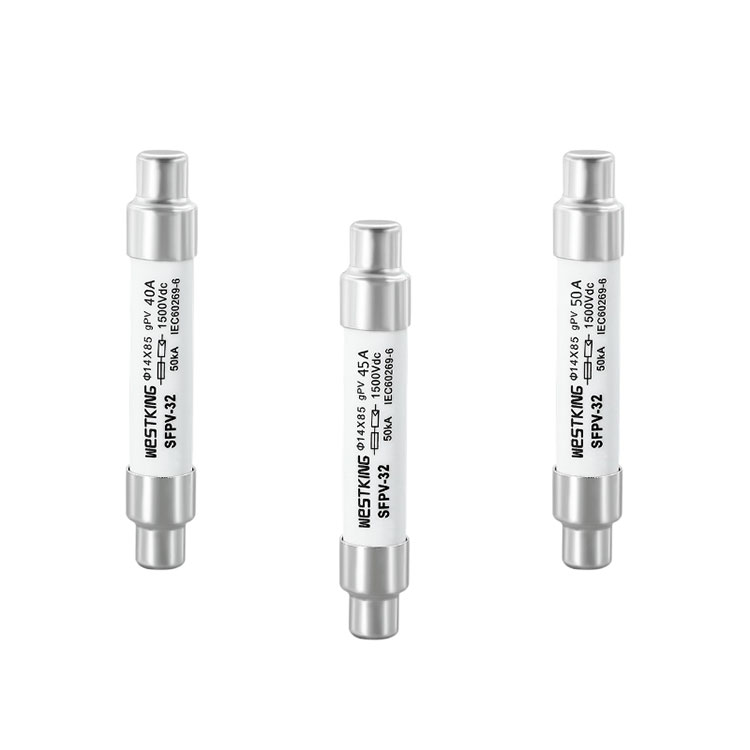

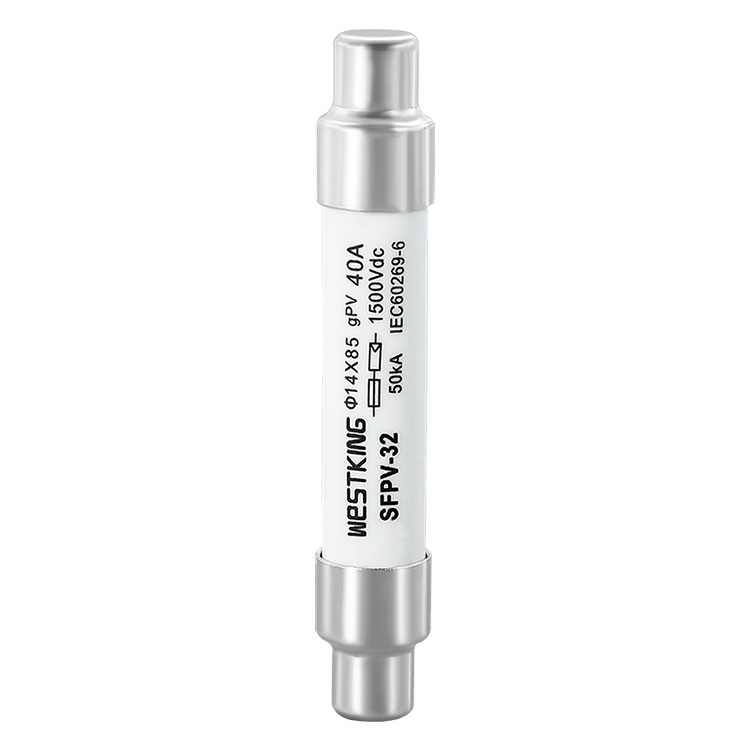

10/14x85 GPV 1500VDC-zekeringkoppeling

De introductie van de 10/14x85mm gPV 1500VDC Fuse Link10/14x85 GPV 1500VDC-zekeringkoppelingmarkeert een uitbreiding van de huidige uitbreiding binnen de 10X85mm Fuse links-serie. Met een maximale nominale stroom van 50A voldoet hij effectief aan de eisen van talrijke grootschalige fotovoltaïsche energiecentrales. Alle zekeringen hebben een uniforme lengte van 85 mm en maken gebruik van de SFPV-32BX fotovoltaïsche basis, waardoor naadloze compatibiliteit met de bestaande 10X85 mm-serie wordt gegarandeerd.

Stuur onderzoek

Productomschrijving

De 10/14x85 mm gPV 1500VDC-zekeringkoppeling10/14x85 GPV 1500VDC-zekeringkoppelingis een uitbreiding van de 10X85mm zekeringkoppelingen huidige uitbreiding, met een maximale nominale stroom van 50A. Dit voldoet aan de eisen van veel grootschalige fotovoltaïsche energiecentrales. Alle zekeringen hebben een lengte van 85 mm en gebruiken dezelfde fotovoltaïsche basis, SFPV-32BX, als de 10X85 mm


10/14x85 GPV 1500VDC-zekeringkoppelingTechnische data

•Nominale spanning: 1500Vdc of 1200Vdc
•Nominale stromen: 25A...50A
•Gebruikscategorie: gPV
•Nominaal breekvermogen: 50 kA
•Minimale onderbrekingswaarde: 1,35·In
•Niet-smeltstroom: 1,13·In
•Bewaar temperatuur: -40°C ... 90°C
•Bedrijfstemperatuur: -40°C ... 85°C

•Als de omgevingstemperatuur hoger is dan 25°C, raadpleeg dan WESTKING's grafiek voor de correctiecoëfficiënt van de zekeringtemperatuur en de gebruikershandleiding.


10/14x85 GPV 1500VDC-zekeringkoppelingNormen

IEC/EN 60269-1 Zekeringelementen – algemene eisen

IEC/EN 60269-6 Zekeringelementen voor fotovoltaïsche systemen op zonne-energie

UL248-19 Fotovoltaïsche zekeringverbindingen

RoHS-conformiteit


10/14x85 GPV 1500VDC-zekeringkoppelingBELANGRIJKSTE EIGENSCHAPPEN/VOORDELEN

Er kan een stroomoverbelasting met een lage vermenigvuldiger worden geactiveerd

Maakt gebruik van keramiek met een hoog aluminiumoxidegehalte

Laag energieverbruik

Het zekeringselement gebruikt Toshiba uit Japan, met stabiele smelteigenschappen


10/14x85 GPV 1500VDC-zekeringkoppelingTOEPASSINGEN

Biedt inline-bescherming voor PV-modules

Ideaal voor combineerdoostoepassingen

Geschikt voor gebruik in alle fotovoltaïsche systemen

Biedt bescherming op string-/arrayniveau voor PV-systemen

Werkt naadloos samen met omvormers en acculaadcontroller


Certificeringen

is09001iatf16949

TÜV CE


Oorsprong

China


10/14x85 GPV 1500VDC-zekeringkoppelingELEKTRISCHE KENMERKEN

Nominale stroom I2t(A2s) Vermogensverlies (w) 1,0 inch Netto gewicht
Smeltend Opruimen
25A 5 16 0.9 31g
30A 380 1400 5.6
32A 390 1800 6.3
35A 410 2000 7.4
40A 460 2450 8.5
45A 530 3200 9.6
50A 600 3800 10.5


t-I kenmerken


Afmetingen (mm)


Compatibele FUSE-basissen


temperatuurcorrectiecoëfficiëntgrafiek


Beschrijving:

1. De zekering werkt normaal binnen het temperatuurbereik van -5°C tot 40°C en er is geen aanvullende correctie vereist.

2. De toegestane gebruiksomstandigheden zijn -40°C tot 85°C.

3. Raadpleeg deze tabel binnen het bereik van toegestane gebruiksomstandigheden.


Op het gebied van fotovoltaïsche energieopwekking uit zonne-energie en grootschalige fotovoltaïsche energiecentrales spelen de hoogwaardige zekeringen van WESTKING een cruciale rol. Als vertegenwoordiger van de Chinese zekeringindustrie biedt WESTKING een reeks zekeringen die geschikt zijn voor fotovoltaïsche systemen en die uitstekende bescherming en betrouwbaarheid bieden. Deze zekeringen worden voornamelijk gebruikt om fotovoltaïsche modules, omvormers, kabels en distributiesystemen te beschermen, met snelle smelteigenschappen die schade aan apparatuur en veiligheidsrisico's voorkomen. Bovendien hebben WESTKING-zekeringen lage smeltstromen, waardoor het aantal systeemstoringen wordt verminderd. Grootschalige fotovoltaïsche energiecentrales moeten bij het selecteren van geschikte zekeringen rekening houden met factoren zoals zekeringscapaciteit, nominale spanning en smeltsnelheid. WESTKING-zekeringen verminderen effectief foutverliezen en verbeteren de efficiëntie van de energieopwekking. In praktische toepassingen is het noodzakelijk om regelmatig zekeringen te inspecteren en te vervangen. Naarmate de mondiale fotovoltaïsche energieopwekkingsindustrie zich ontwikkelt, zal de vraag naar hoogwaardige zekeringen groeien. Als toonaangevende fabrikant van zekeringen in China zal WESTKING de productprestaties voortdurend verbeteren om te voldoen aan de behoeften van fotovoltaïsche zekeringen die worden gebruikt in complexere werkomstandigheden.
